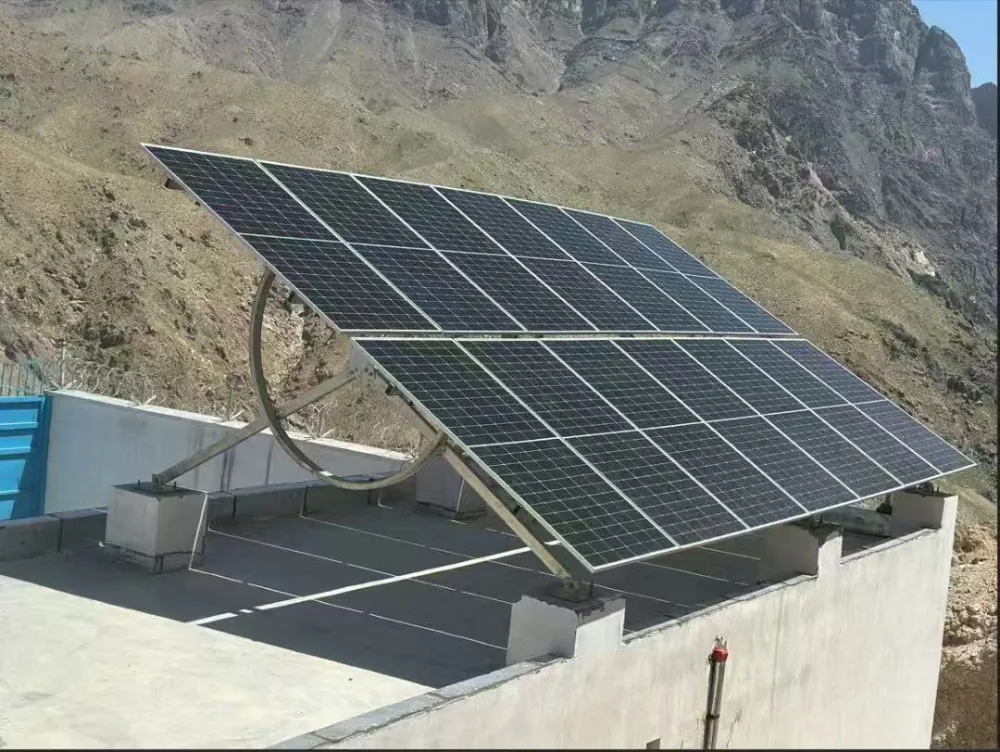

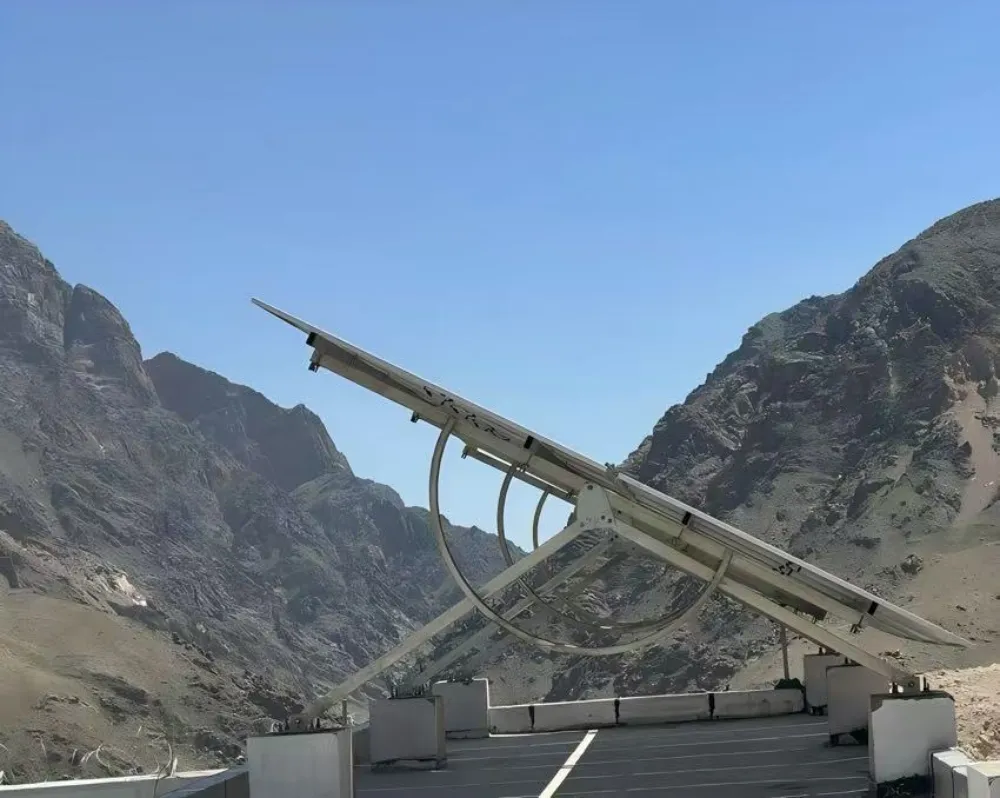

Helppokäyttöinen manuaalinen kallistussäädettävä hiiliteräksinen maateline

Xiamen Honor Energy -järjestelmän valmistama Easy-Operation Manual -kallistussäädettävä hiiliteräksinen maakiinnike on pääasiassa valmistettu hiiliteräksestä, jolla on luonnostaan ​​erinomainen lujuus ja kantavuus, minkä ansiosta se tukee vakaasti siihen asennettuja laitteita, kuten aurinkosähkömoduuleja yleisissä sovelluksissa.

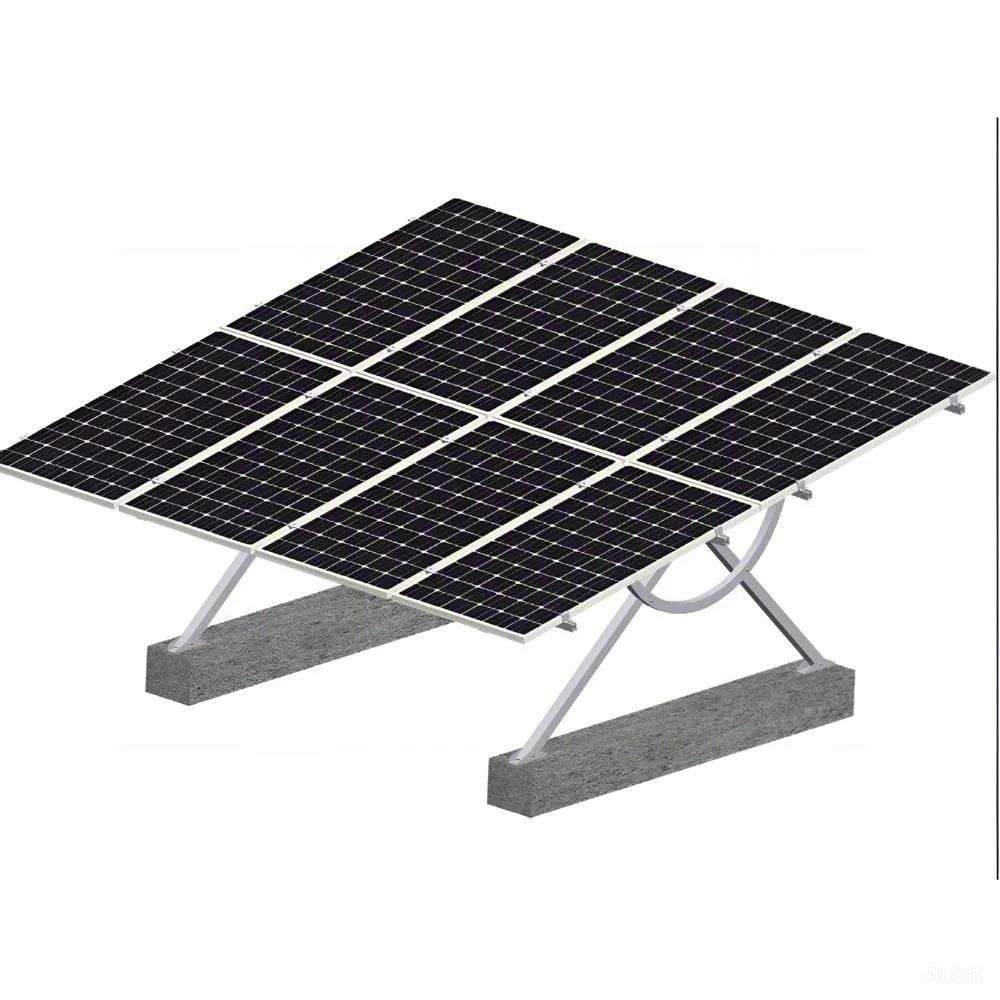

Kallistussäädettävä hiiliteräksinen maatuki on pääasiassa hiiliteräksestä valmistettu maatukirakenne, jonka keskeinen ominaisuus on kyky joustavasti säätää asennuskulmaa.

Erittely

Sopivat sovellusympäristöt

1. Betoniset tasaiset katot liike- ja teollisuusrakennuksiin

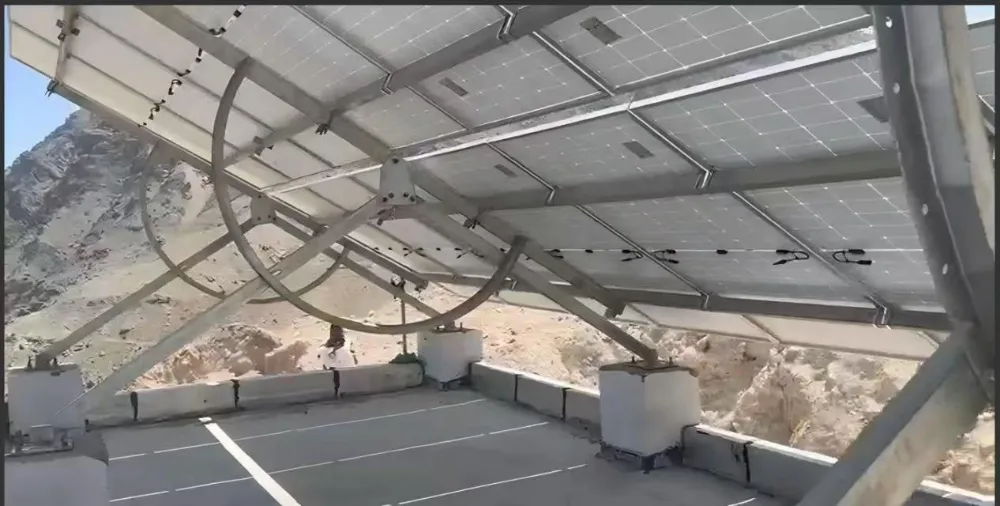

Katon poraaminen ja vedenpitävän kerroksen vahingoittaminen ei ole sallittua; kemiallisia ankkureita ei voida ottaa käyttöön. Järjestelmä perustuu betonisiin vastapainoihin kuorman pitämiseen, ja moduulin kallistuskulmaa voidaan säätää manuaalisesti paikan päällä kaaren muotoisilla puristimilla.

2. Edellyttää paikan päällä tapahtuvaa kallistuksen hienosäätöä paikallisen leveysasteen mukaan

Kulmasäädettävät hiiliteräksiset maakiinnittimet voidaan säätää manuaalisesti toistuvasti paikan päällä.

Pultit voidaan löysätä myöhemmin kallistuskulman nollaamiseksi paremman tehontuotannon saavuttamiseksi.

Ihanteellinen kaupallisiin, teollisiin ja hajautettuihin aurinkosähköprojekteihin.

Ei sovellu GW-mittakaavan hyötykäyttöluokan maavoimaloihin raskaan manuaalisen säätötyön vuoksi.

3. Kohteet, joissa olemassa olevia rakenteita ei saa vahingoittaa

Katot tai päällystetty maaperä, jossa omistaja kieltää porauksen, joka vahingoittaisi vedenpitäviä kerroksia tai päällystettä.

Etu

Kulmassa säädettävän hiiliteräksisen maakiinnittimen kulmaa voidaan säätää sopivaksi siihen, miten valo tulee sisään. Se on hiiliterästä, jossa on sinkkikerros, joten se pysyy hyvin, ei ruostu ja toimii hyvin ulkona. Lisäksi sen käyttöönotto on helppoa – se säästää aikaa ja työtä.

Että voimme suunnitella räätälöityjä säädettäviä kallistustukia kohteen koon, aurinkopaneelien määrän ja asiakkaiden toimittamien paikallisten ilmasto-olosuhteiden mukaan sekä analysoida aurinkoenergian hyötysuhdetta asiakkaille.

Suunnittelumme ottaa huomioon myös manuaaliseen säätöön tarvittavan voiman, mikä varmistaa, että käyttäjät voivat säätää kallistusta helposti ilman ylimääräistä vaivaa.

Asennus

1. Merkitse ensin, missä suluissa on oltava niiden tarkat paikat.

2. Kiinnitä alusta alas ja lukitse se maahan laajennuspulteilla.

3. Laita pääkiinnike yhteen – yhdistä pystypylväät ja poikkituet.

4. Lyö kulman säädin päälle ja aseta se haluamaasi kallistukseen. 5. Käännä kaikki palat alas todella tiukasti ja varmista, että mikään ei horju.

Sertifiointi

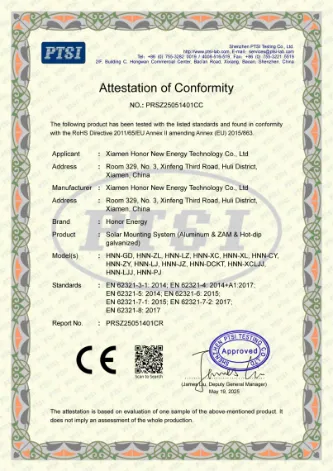

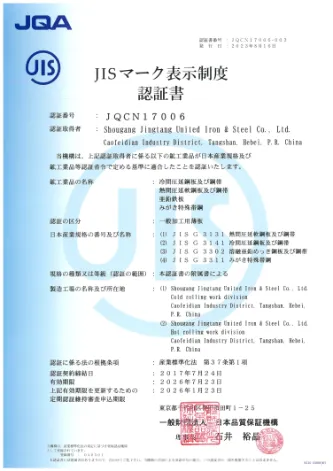

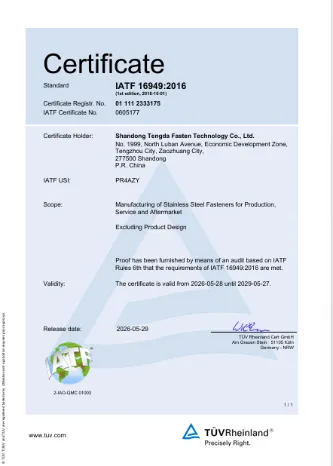

Meillä on TUV-, CE- ja JIS-sertifikaatit. Täysi prosessin laadunvalvonta kattaa raaka-aineen valmiisiin tuotteisiin. Tekninen ja myyntitiimimme tarjoaa yhden luukun tukea maailmanlaajuisille aurinkosähköasiakkaille.

Pakkaus

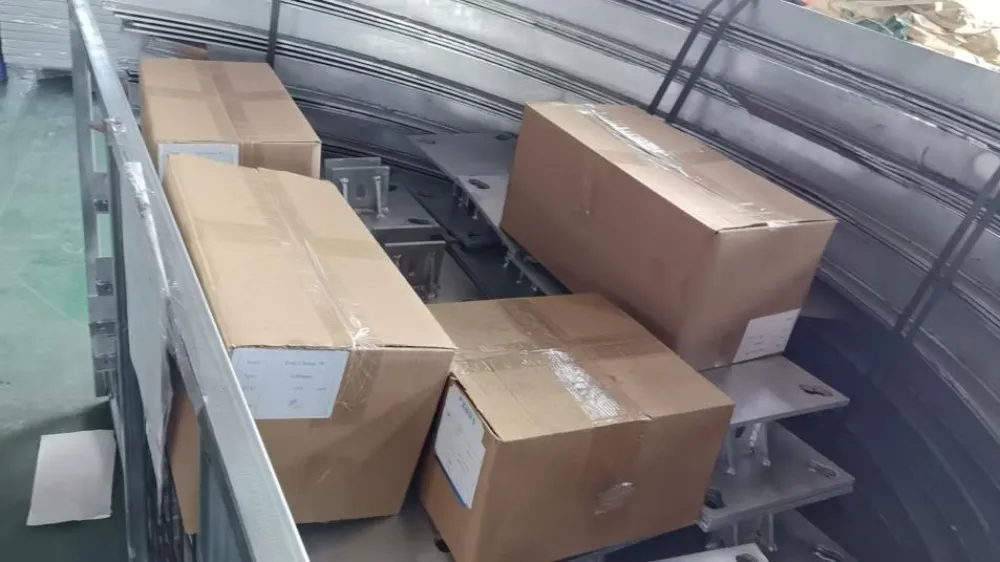

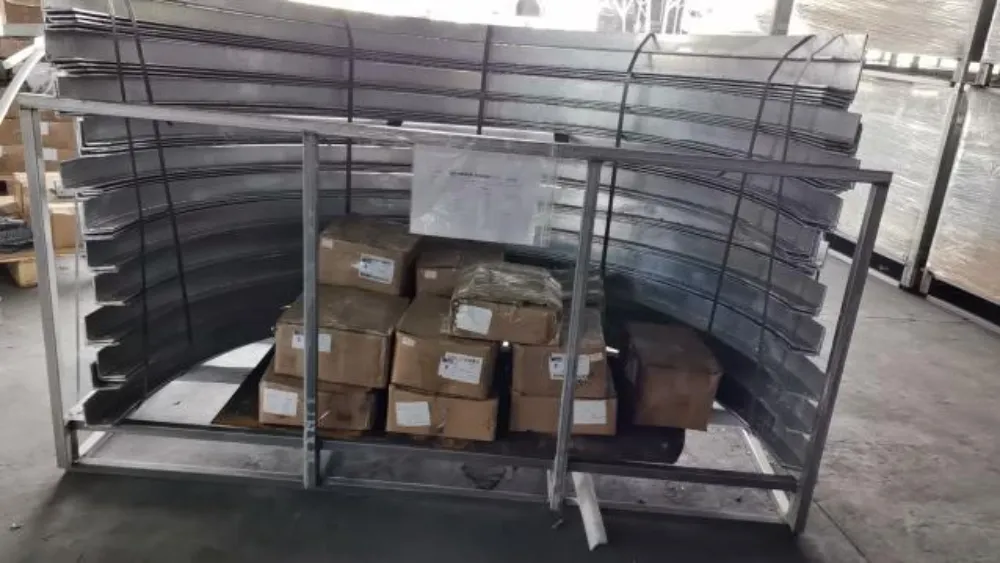

Kaikki tuotteemme toimitetaan teräs- tai puisilla kuormalavoilla, jotka suojaavat asennusrakenteita muodonmuutoksilta kuljetuksen helpottamiseksi. Pienet osat on pakattu laatikoihin.

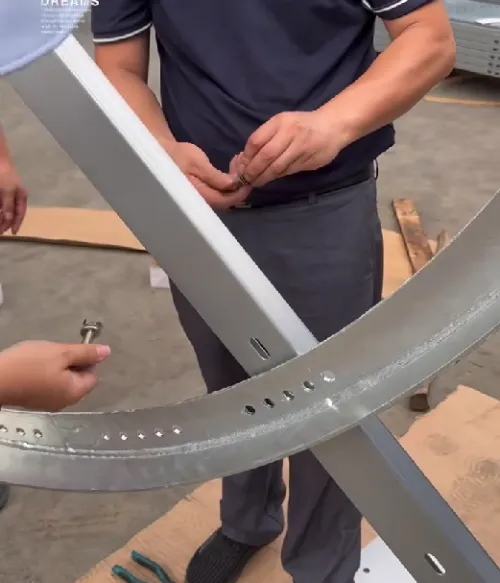

Tehtaan esikokoonpano ja tarkastus

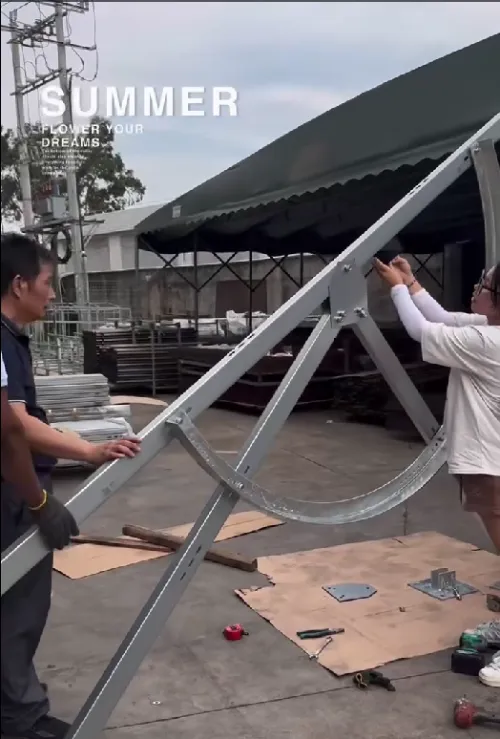

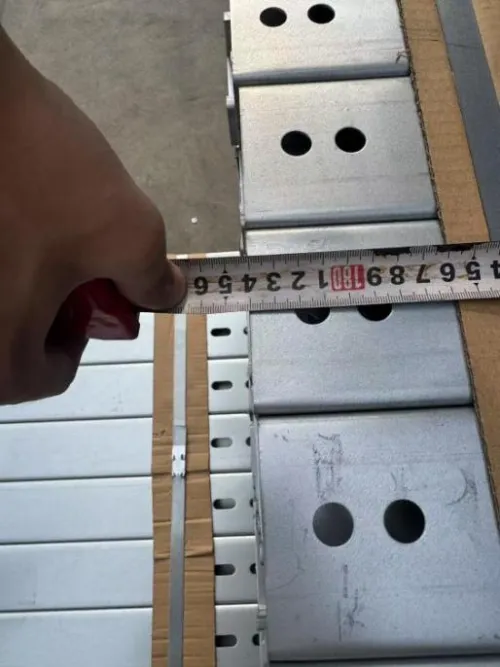

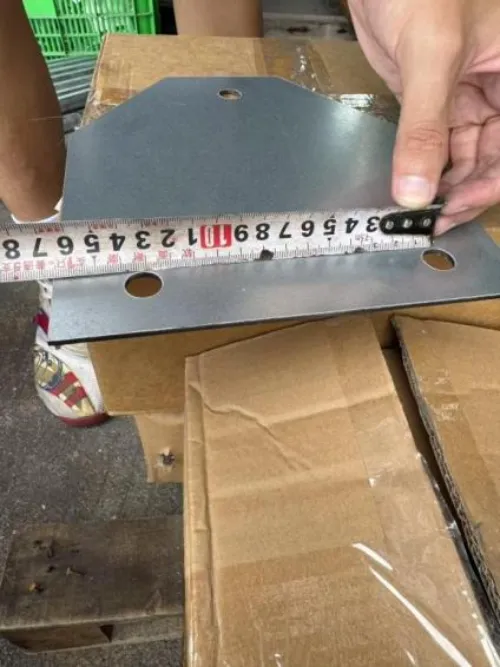

Kaikki tuotteet käyvät läpi kokoonpanoa edeltävän tarkastuksen ennen toimitusta. Tarkistamme keskeiset tiedot, kuten kulman, mitat ja paksuuden, jotta voimme taata, että toimitetut tuotteet vastaavat asiakkaiden odotuksia.

FAQ

K: Mihin kallistuskulmaan tämä kiinnike voi säätää?

V: Normaali säädettävä kallistusalue on 10°-35°. Mukautettu maksimikulma jopa 40° on käytettävissä projektin leveysasteen perusteella. Kulma lukitaan manuaalisesti puoliympyrän kaaren muotoisen lovetun reiän kautta. Kiristä pultit kulman asettamisen jälkeen; lisätarvikkeita ei tarvita.

K: Kiinnitys painolastilla vai läpivientityyppisellä kiinnikkeellä?

V: Tämä on painolastilla varustettu asennusjärjestelmä, joka on kiinnitetty pohjabetonivastapainoilla. Katon porausta ei tarvita, eikä katon vesitiivis kerros vaurioidu. Porattu asennusratkaisu on valinnainen korkean tuulikuorman projekteihin.

K: Mikä on tuuli- ja lumikuormakapasiteetti?

A: Vakiomuotoinen tuulikuorma: 60 m/s; lumikuorma: 1,6 kN/m².

K: Voidaanko se asentaa sekä tasaisille kattoille että maahan?

V: Se on ensisijaisesti suunniteltu betonitasaisille kattoille. Voidaan käyttää myös kovetetulla tasaisella alustalla. Suoraa asennusta pehmeälle maaperälle ei suositella; Maahankkeisiin tarvitaan betonialustat.

K: Sopiiko se rannikon suolasumualueille?

V: Vakioalumiiniprofiilit kestävät normaaleja kosteusolosuhteita. Käyttöiän pidentämiseksi suositellaan täydellistä SS304-pulttisarjaa 5 km:n säteellä rannikosta.

K: Kuinka vaikeaa asennus on? Mitä työkaluja tarvitaan?

V: Modulaarinen esiasennettu suunnittelu. Tarvitaan vain peruskäsityökalut, kuten avaimet ja hylsyavaimet. Yksityiskohtaiset asennuspiirustukset toimitetaan. Erityisiä raskaita laitteita ei tarvita.

K: Voidaanko kallistuskulmaa säätää asennuksen jälkeen?

V: Kyllä. Löysää kaarisaranan lukituspultit, palauta kohdekulma ja kiristä sitten kaikki pultit uudelleen.

K: Mikä on takuuaika?

 V: 12 vuoden takuu alumiinirakenneosille. Jatketun takuun vaihtoehdot ovat neuvoteltavissa.

K: Mikä on tuotannon läpimenoaika?

V: Normaalisti 7:15 työpäivää talletuksen vastaanottamisen jälkeen tilauksen kokonaismäärästä riippuen.
