Solar End Clamp

Kiinteät komponentit: Puristimen rungon ja pulttien koordinoinnin ansiosta aurinkosähkömoduulien päät lukittuvat tukevasti tuen ohjauskiskoihin tasapainottaen moduulien omapainoa ja ulkoisia kuormia (kuten tuuli ja lumi, tuulenpaine).

Puskurointisuoja: Jotkut päätypuristimet on varustettu sisällä olevilla kumi- tai silikonitiivisteillä, jotka voivat vähentää suoraa kitkaa komponenttirungon ja metallipuristimen rungon välillä, estää rungon naarmuuntumista ja samalla lievittää lämpötilan muutosten aiheuttamaa lämpölaajenemis- ja supistumisjännitystä.

Sopeutus ja säätö: Aurinkopaneelien päätypuristimien eri spesifikaatiot voidaan sovittaa eripaksuisiin (yleensä 20-50 mm) aurinkosähkömoduuleihin ja eri runkotyyppeihin (kuten alumiiniseos, lasikuituvahvistettu muovi), jotka täyttävät erilaiset asennusvaatimukset.

Päätykiskon puristinta käytetään laajalti sellaisissa skenaarioissa kuin maahan asennetuissa aurinkosähkövoimaloissa, katolla hajautetuissa aurinkosähköjärjestelmissä ja aurinkosähköverhoseinissä. Se soveltuu erityisen hyvin tasomaisiin tai vinoihin asennusrakenteisiin, joissa komponenttien sivut on kiinnitettävä. Se on välttämätön apukiinnityskomponentti aurinkosähkötukijärjestelmissä.

Päätypuristin on jaettu neljään tyyppiin:

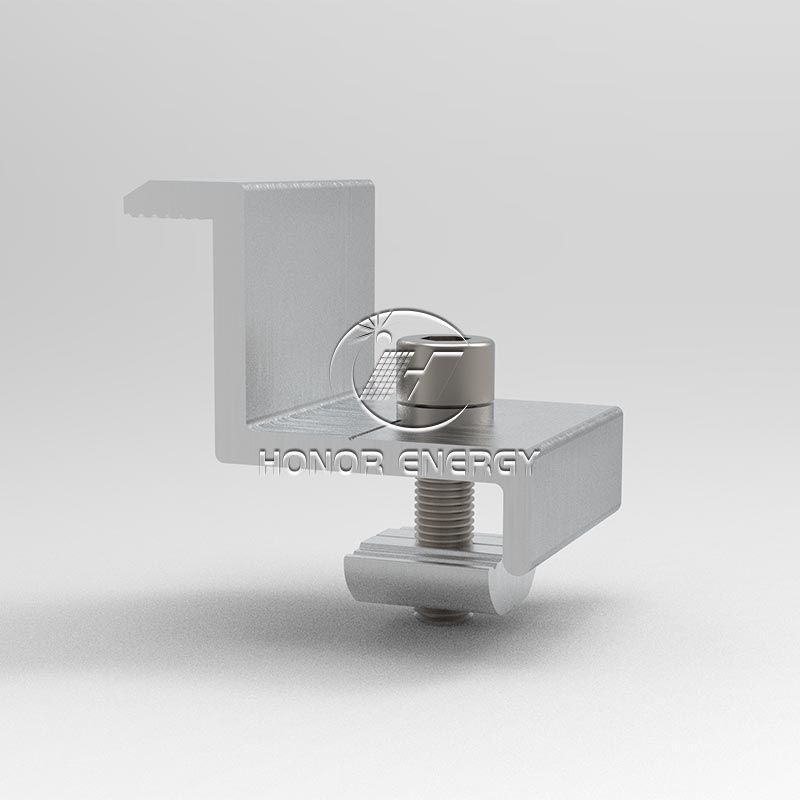

1. Tavallinen päätypuristin: Pulttisäätö on sovitettu useiden eripaksuisten komponenttien kanssa, mikä vastaa joustavasti erittelyjen eroja.

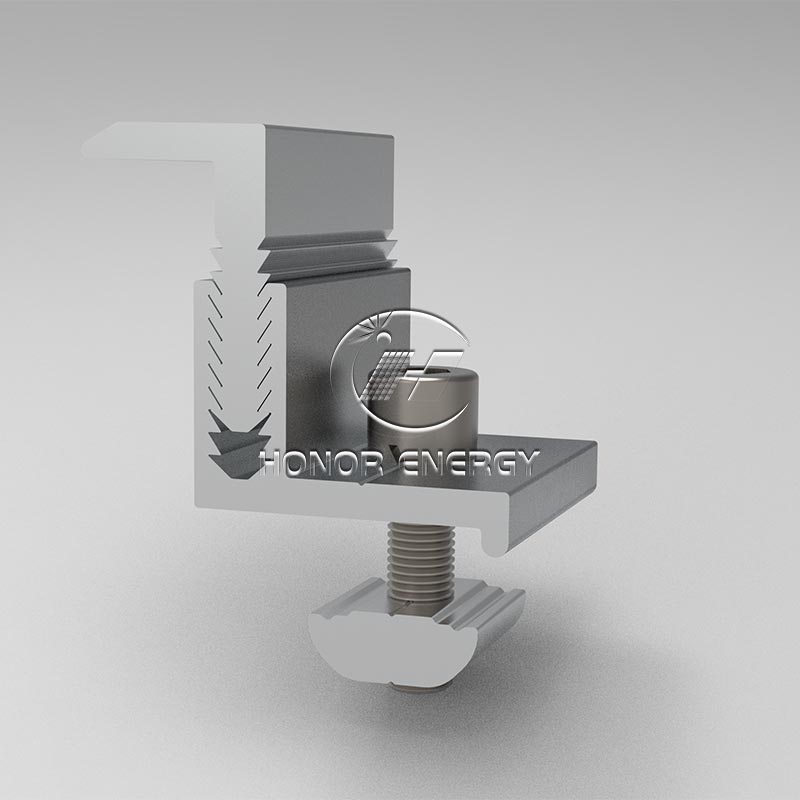

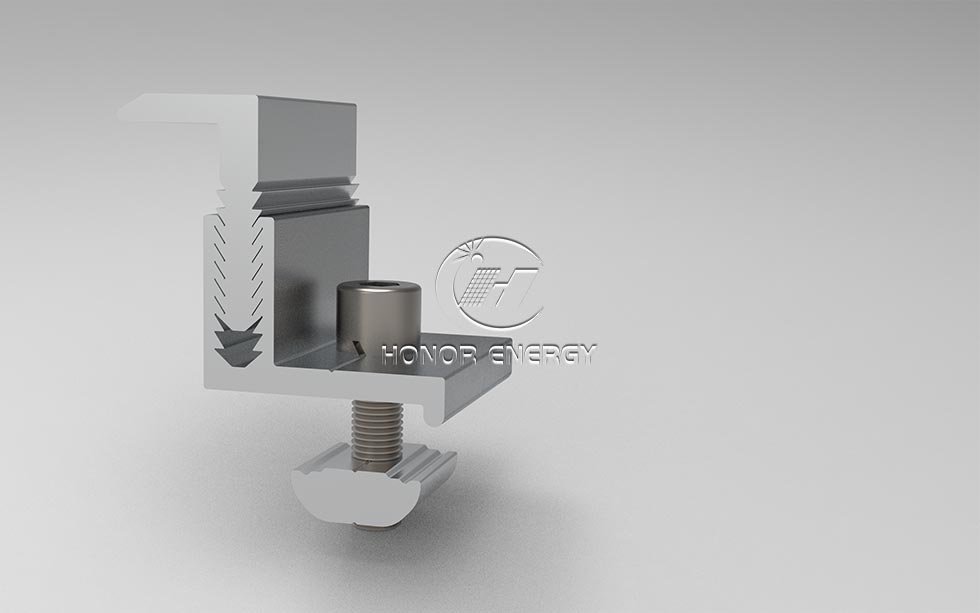

2. Säädettävä päätypuristin: Pultin säätö on sovitettu useiden eripaksuisten komponenttien kanssa, mikä vastaa joustavasti erittelyjen eroja.

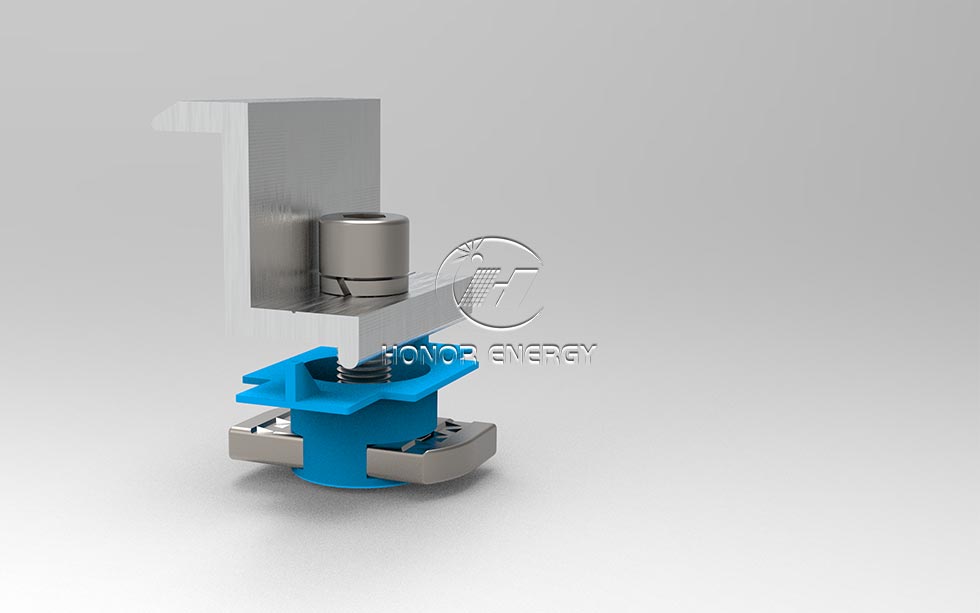

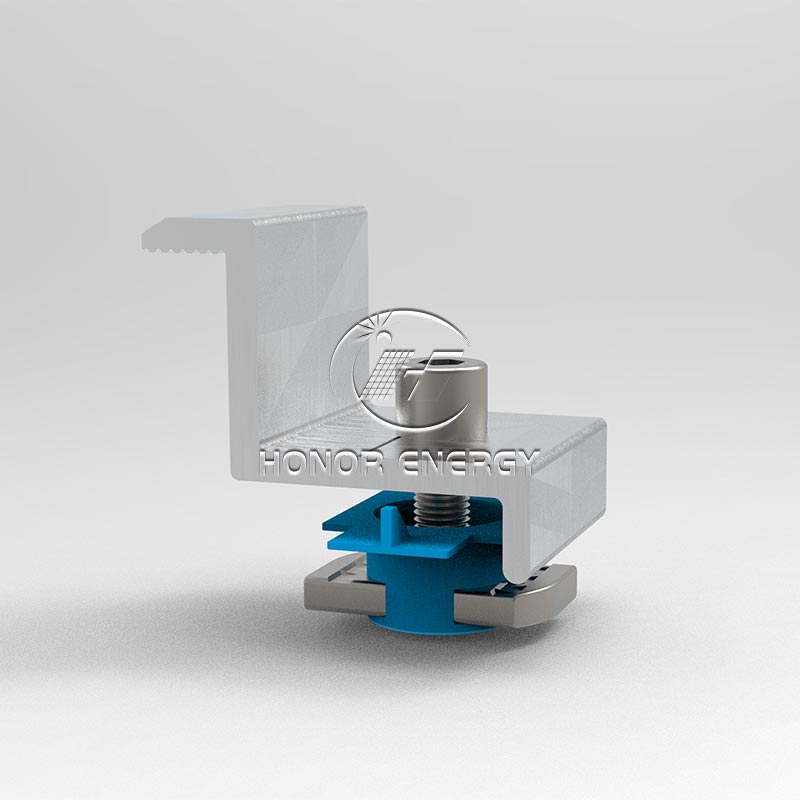

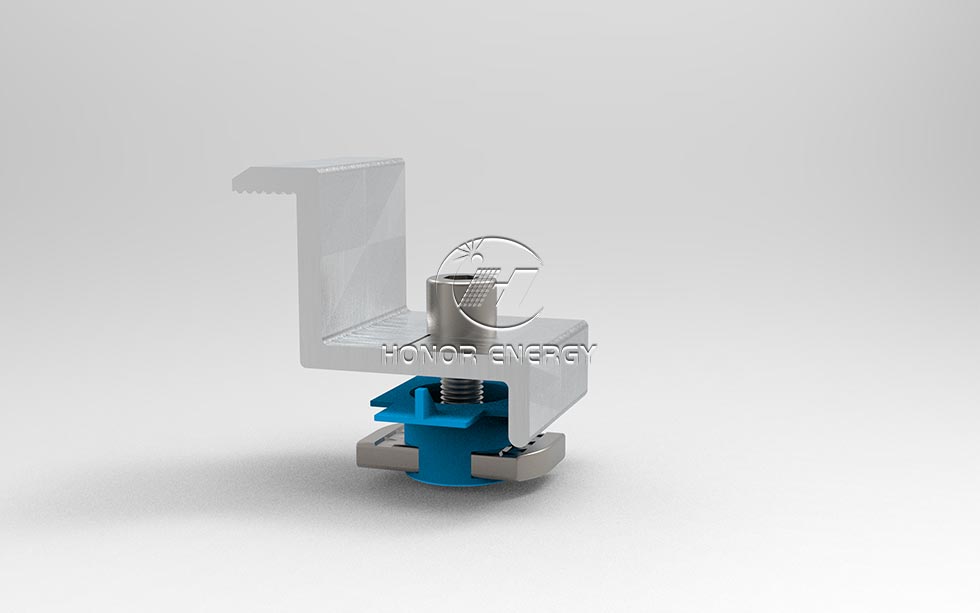

3. Muovinen siiven päätypuristin: Muovisilla laipoilla ja tiivisteillä se on naarmuuntumaton, jännitystä vähentävä ja suojaa runkoa.
4. Nopea päätypuristin: Snap-on/slot-rakenne mahdollistaa nopean asennuksen ilman työkaluja ja nopeuttaa laajamittaista rakentamista.

etu

1.Kattaa kaikki mallit: säädettävät, vakio-, muovisiipiset ja pikamallit ovat kaikki saatavilla, yhteensopivia 20-55 mm:n komponenttien kanssa, jotka täyttävät kaikki naarmuuntumisenkestävyyden ja nopean asennuksen vaatimukset.
2. Yksityiskohtaiset bonuspisteet: Muovisessa siipimallissa on kaksinkertainen puskurisuojakehys, säädettävä malli on tarkasti hienosäädettävä, mustassa mallissa on mattapintainen sekoitus maisemaa ja pika-asennettavan kiinnikkeen kestävyys on testattu 100 000 syklin jälkeen.
3. Mielenrauhan takuu: IEC-sertifiointi + 12 vuoden takuu, massaostot pienellä tappiolla ja mielenrauha

Asennusohjeet

Ennen asennusta

Tarkista, että malli vastaa aurinkopään puristimen paksuutta (20-55mm), ja puhdista öljytahrat ja pöly asennuspinnalta.

Asennusmenettely

Sijoitus: Keskitä puristimen runko komponentin sivun ja ohjauskiskon väliin ja kohdista reunat.
Esikiinnitys: Kiristä pultit manuaalisesti kevyen voiman käyttämiseksi ja komponenttien tasaamiseksi.
Kiristäminen: Kiristä momenttiavaimella 8-12N · m, jotta varmistat tiukan istuvuuden ilman löysyyttä.

Erikoispainoksen huomautus

Muovinen siiven päätypuristin: Muovilaipan on oltava täysin linjassa komponentin reunan kanssa.
Pikakiinnike: Kun olet työntänyt korttipaikkaan, paina lukkoa, kunnes se lukkiutuu "naksahduksella", ja paina sitten varovasti, kunnes se ei liiku.
