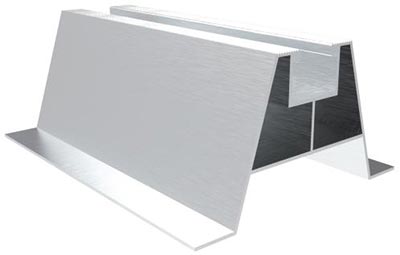

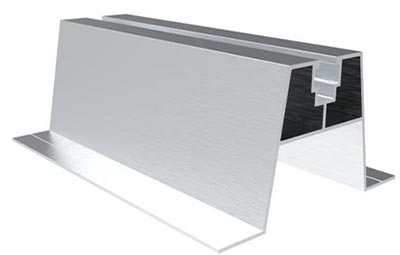

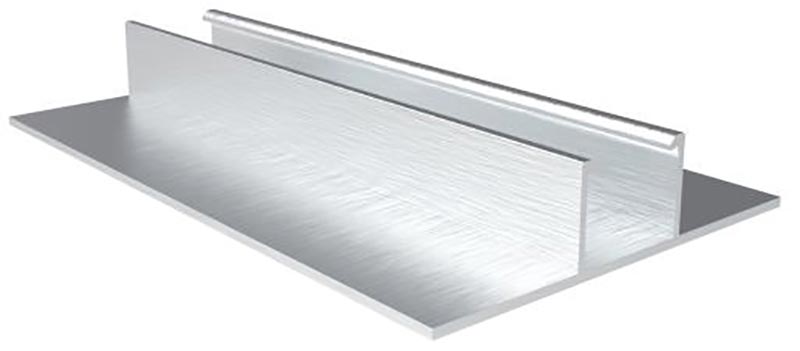

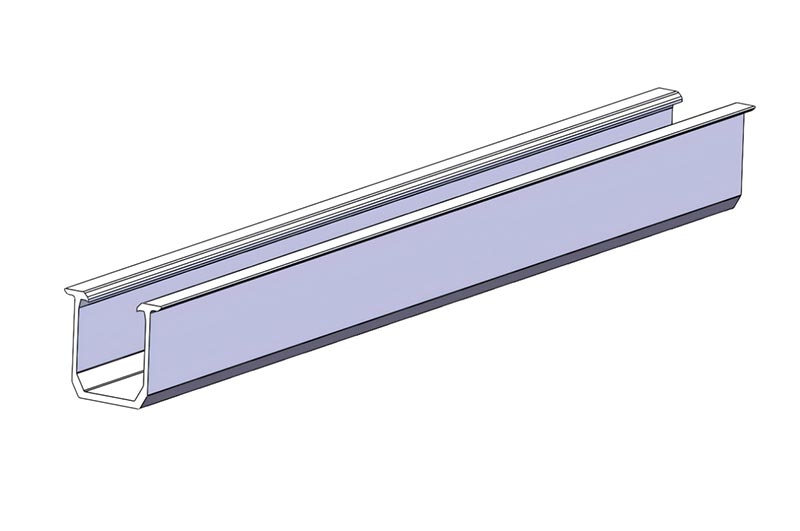

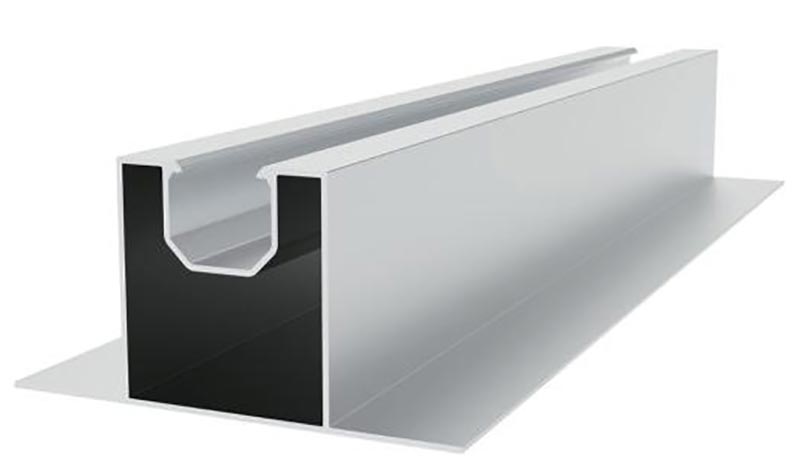

Solar Mini Rail

Aurinkoenergian minikisko on valmistettu erittäin lujasta alumiiniseoksesta 6005-T5 (anodisoitu korroosionestoa varten) ruostumattomasta teräksestä valmistettujen SUS304-liittimien kanssa. Se toimii värillisten teräslaattojen/sinkittyjen levyjen kanssa ruosteen ja ulkovaurioiden estämiseksi. Se painaa vain 1 kg per metri, ja se käyttää "huippupisteen kiinnitystä" jakaa kuorman tasaisesti välttäen ylimääräistä painetta metallikattoihin.

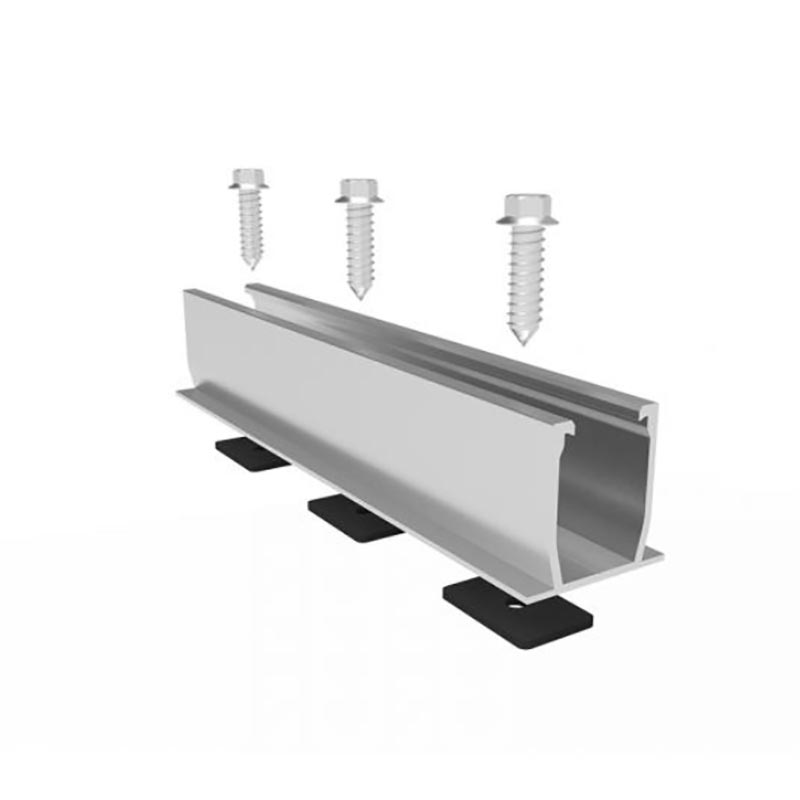

Ohuille metallikatoille (0,8-1,2 mm paksu) se ei vaadi esiporausta. Se kiinnitetään kattohuippuihin itseporautuvilla ruuveilla tai soljilla kattoa vahingoittamatta. Kiskon pohjassa oleva EPDM-kumityyny sopii aaltoilevalle pinnalle varmistaen vakauden ja vedenpitävyyden.

Vain 3 ydinosaa (kiskot, keski-/päätypuristimet) ja korkea esiasennus ei vaadi paikan päällä tapahtuvaa hitsausta/leikkausta. Kahden hengen tiimi voi asentaa 100 ㎡ kiskoja ja moduuleja yhdessä päivässä, mikä säästää 40 % aikaa ja työtä. Se sopii useimpiin kehystettyihin/kehystämättömiin moduuleihin ja tukee pysty-/vaakasuuntaista järjestelyä.

Minikisko kestää 60 m/s tuulia ja 1,4 kN/㎡ lumikuormia, toimii -35 ℃ ~ 65 ℃. Kaikki korroosionestoosat takaavat 20 vuoden käyttöiän sekä 10-15 vuoden takuun – vähän myöhempää huoltoa tarvitaan.

Vaihtamalla tukia/kiinnittimiä metallikaton minikisko sopii puolisuunnikkaan, aallotettuun, pystysaumaiseen ja kulmalukkometallikattoihin. Se toimii pienissä asuinjärjestelmissä ja suurissa kaupallisissa projekteissa 0°-60° kallistuksen säädöllä tehostaakseen sähköntuotantoa.

Kuinka asentaa?

1.Asemointi: Merkitse kiskon keskilinjat (virhe ≤5 mm vs. moduulin leveys) ja kiinnitä pisteet huippuihin vaakasuoralla.

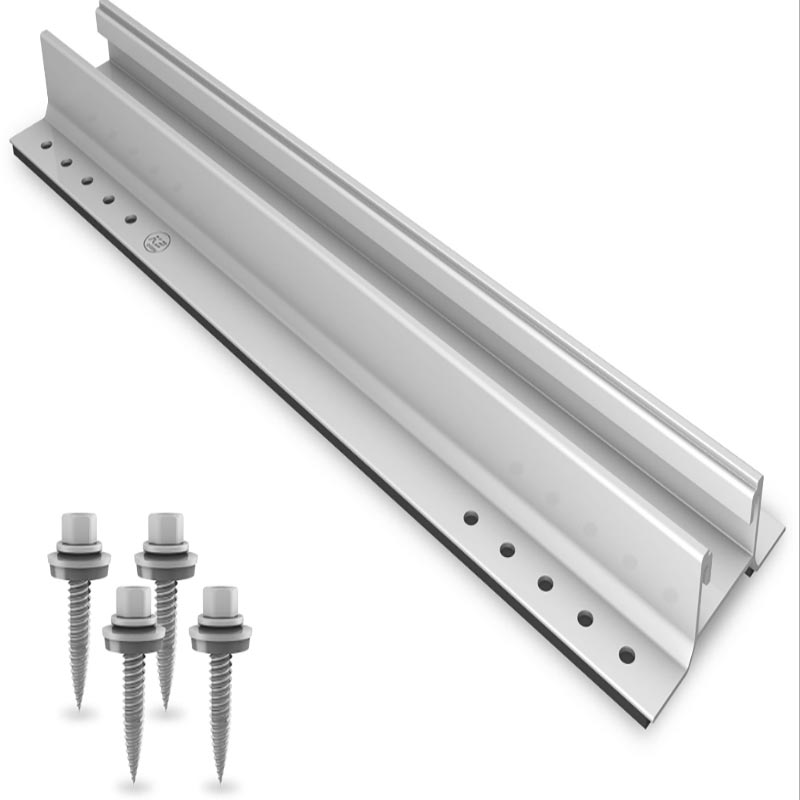

2. Kiinnitä kiskot: Kiinnitä kiskot huippuihin itseporautuvilla ruuveilla (3-4 per metri) vedenpitävillä aluslevyillä.

3.Asenna puristimet: Aseta päätypuristimet kiskojen päihin. Aseta keskimmäiset puristimet moduulien väliin moduulin leveyden mukaan.

4.Asenna moduulit kiinnikkeisiin

Jätä 5-10 mm rako

Kiristä kaikki ruuvit

Tarkista tiiviste ja vakaus

Sovellus

Tämä sopii erinomaisesti tehtaiden ja varastojen katoille. Voit asentaa suuren aurinkopaneelin ja kytkeä järjestelmäsi verkkoon nopeasti.

Asuinalue: Alumiininen aurinkopaneelin minikisko kodin metalliset kalteville katoille – tasapainottaa kantavuutta ja estetiikkaa.

Erityiset ympäristöt: Vakaa korkean kosteuden työpajoissa tai rannikkoalueilla, ylimääräistä korroosionestoa ei tarvita.
