PV Roof Kliploks: Yhdistä profiili, asenna oikein

Honor Energy, ammattimainen toimittaja, joka on erikoistunutPV-asennusjärjestelmän tarvikkeet. Kattokliplokseista sopiviin kiskoihin tarjoamme täyden valikoiman yhden luukun ratkaisuja. Kliplokkimme kattavat kulmatyyppiset, seisomasaumat, puolisuunnikkaan muotoiset ja uusimmat integroidut mallit, jotka ovat yhteensopivia käytännöllisesti katsoen kaikkien markkinoiden valtavirran profiloitujen teräslevyjen kanssa, ja saatavilla on myös ei-standardi räätälöityjä. Kiskon puolella varastossamme on lujat alumiinikiskot ja ruostumattomasta teräksestä valmistetut liittimet eri eritelmissä eri kuormitus- ja jännevaatimusten täyttämiseksi. Olitpa sitten EPC-yritys, asentaja tai laskujen maksaja – Xiamen Honor Energy tarjoaa sinulle vankat tuotteet ja nopean, vaivaton tuen.

Nyt kattokliplokkeista: niiden päätehtävä on melko yksinkertainen – ne pureutuvat teräskaton kohotettuihin harjuihin ja pitävät koko aurinkokisko- ja paneelijärjestelmän. Puretaan sitä hieman.
Ensinnäkin ne pitävät paneelit tukevasti paikoillaan. Se on koko pointti – varmistaa, että moduulisi pysyvät paikoillaan sateessa, tuulessa tai missä tahansa säässä.
Toiseksi – ja tämä on iso kulma- ja pystysaumakattoille – nämä kliplokit eivät vaadi yhtäkään reikää. Ei reikiä tarkoittaa, ettei vuotoja. Säilytät katon alkuperäisen vedeneristyksen ennallaan, mikä on juuri sitä mitä haluat, kun olet tekemisissä tehdas- tai varastokatoilla. Tämän ansiosta ne sopivat hyvin suuriin teollisuus- tai varastokattoihin.

Tuulenvastuksen parantaminen – Jotkut kliplokit on suunniteltu erityisesti nostoa estäviksi tyypeiksi, jotka tarjoavat ylimääräistä pitovoimaa myrskyjen voimakkaita nostovoimia vastaan.

Sopii erilaisiin ripaprofiileihin – kliplokit voidaan räätälöidä teräslevyripojen tarkan muodon ja koon mukaan, mikä varmistaa tiiviin istuvuuden.
Näiden lisäksi kliplokkeja käytetään myös taifuuninkestävissä järjestelmissä, lumiliukuesteissä ja jopa koristeellisten alumiinipaneelien kiinnittämiseen katoille.

Kattokliploksin tärkeimmät ominaisuudet

Ei kompromisseja vedeneristyksessä – Tämä on suurin myyntivaltti. Koska reikiä ei porata, alkuperäinen vedenpitävä kalvo pysyy ehjänä. Erityisesti seisomasaumat kliplokit pureutuvat suoraan lukittuihin reunoihin eliminoiden vuodon riskin.



Nopea asennus – Monet komponentit voidaan koota valmiiksi tehtaalla. paikan päällä kiinnität ne vain paikoilleen ja kiristät pultit. Tämä säästää sekä aikaa että työvoimaa.
Kevyt ja korroosionkestävä – Useimmat kliplokit on valmistettu alumiiniseoksista (esim. 6063-T5 tai 6005-T5), joiden pintakäsittely on anodisoitu. Ne lisäävät vähän ylimääräistä kuormitusta kattoon ja läpäisevät vähintään 1000 tunnin suolasuihkutestit.



Mutta niissä on myös haittoja – Vaikka kliplokit eivät ole läpäiseviä, ne eivät ole pysyvästi kiinnittyneet kattoon. Pitkäaikaisessa tuulessa, lumessa tai seismisessä kuormituksessa ne voivat vähitellen löystyä tai jopa irrota. Siksi säännölliset tarkastukset ovat välttämättömiä.
Kantavuus on tarkistettava etukäteen – Profiloitujen teräskattojen kantokyky on rajallinen. PV-järjestelmän lisäpaino ei saa ylittää alkuperäistä mitoituskuormaa. Alan käytäntö ehdottaa noin 0,15 kN/m² uusille kuormille; todellisuudessa paneelien ja kiinnitysjärjestelmän kokonaispaino vaihtelee yleensä 20-35 kg neliömetriä kohti. Hanki aina alkuperäiset rakennepiirustukset ja suorita kuormatarkastus ennen asennusta.

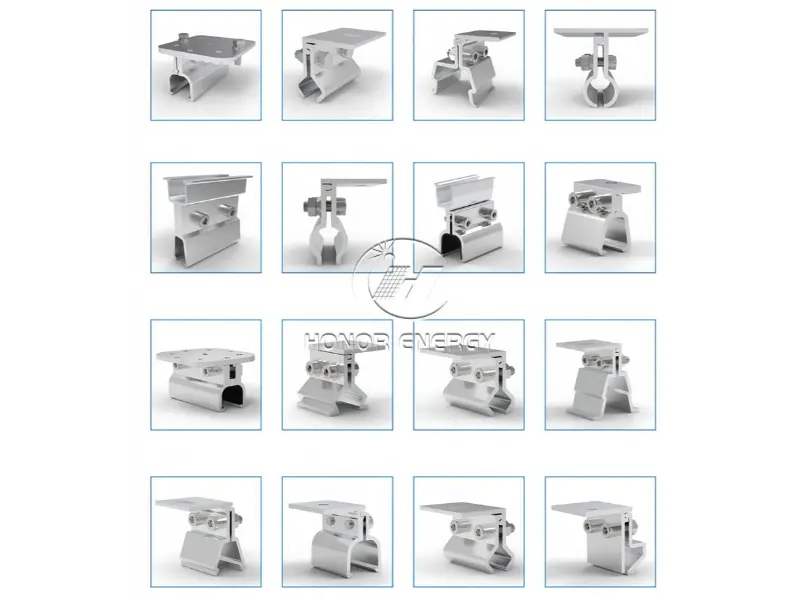

Kattokliploksien päätyypit

Kliplokin valinta riippuu täysin teräslevyn profiilista. Erilaiset ripamuodot vaativat erilaisia ​​kliplokkimalleja.

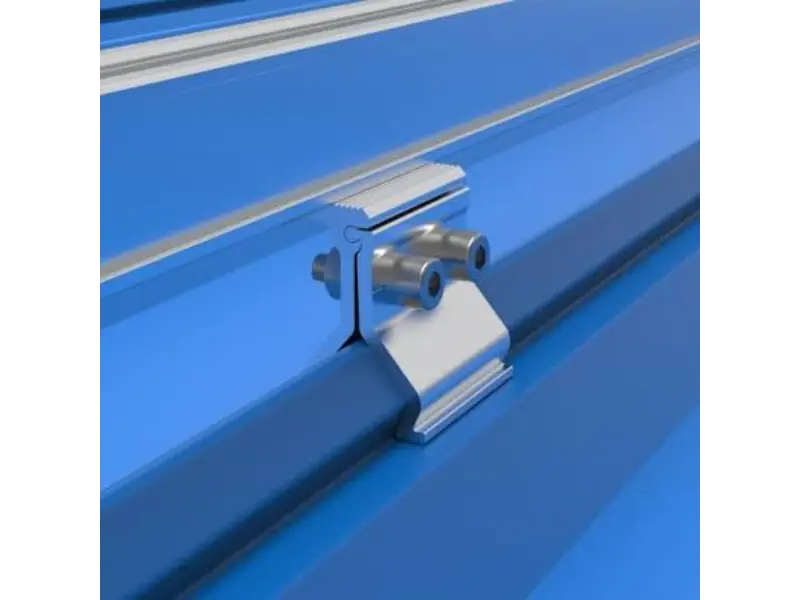

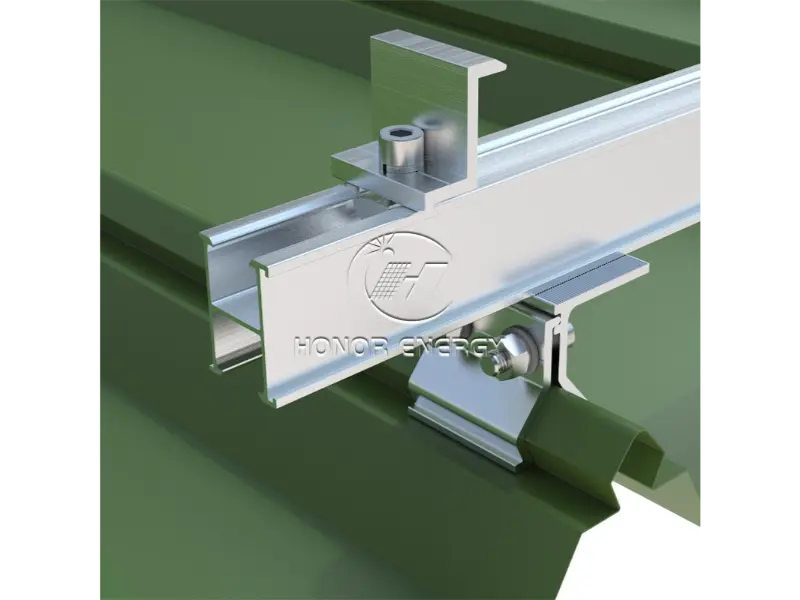

Kulmatyyppiset kliplokit

Yhteensopiva kattoprofiili: Kulmaprofiiliset teräslevyt (yleiset mallit: 470, 760, 820 jne.).
Kulmatyyppisissä lakanoissa on tämä kulmikas ripa – se on täydellinen muoto kliplokiin tarttumiseen. Kliploksissamme on leuat, jotka on suunniteltu puremaan suoraan tuohon kylkiluuhun, ja mikä parasta? Et tee yhtään reikää katon läpi. Asennus on suoraviivaista: aseta alumiinikliplok rivan päälle ja kiristä pultit.
Nykyään on saatavilla integroituja kulmatyyppisiä kliplokkeja, jotka poistavat asennuskiskojen tarpeen kokonaan – moduulit voidaan kiinnittää suoraan kliplokkiin, mikä lyhentää asennusaikaa merkittävästi.

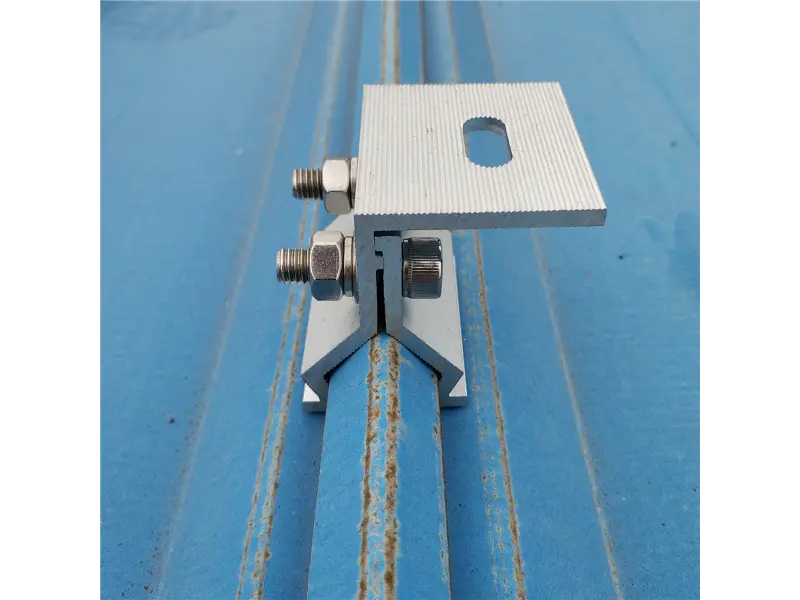

Pysyvä-Sauma kliploks

Yhteensopiva kattoprofiili: Seisosaumaprofiiliset teräslevyt (yleiset mallit: 400, 430 jne.).
Näiden arkkien kylkiluut nostetaan pystysuunnassa ja lukitaan toisiinsa. kliploksit kiinnitetään yksinkertaisesti pystysaumaan – taaskaan ei tarvita tunkeutumista. Todellisissa projekteissa, kuten Hefei BOE:n kattorakenteisessa aurinkosähkölaitoksessa, kiinnitysjärjestelmässä käytettiin mittatilaustyönä valmistettuja pystysaumaisia ​​kliplokkeja.



Puolisuunnikkaan muotoiset (T-tyypin) kliplokit

Sopiva kattoprofiili: Trapetsiprofiiliset teräslevyt.
Puolisuunnikkaan muotoisissa levyissä on yksinkertaiset, puolisuunnikkaan muotoiset rivat ilman kulma- tai pystysaumatyyppien monimutkaisia ​​lukitusominaisuuksia. Nämä kylkiluut eivät tarjoa luotettavaa kliploking-kohtaa; Siksi nykyinen vakiokäytäntö on käyttää itsekierteittäviä ruuveja, jotka tunkeutuvat teräslevyn läpi ja ankkuroivat alla oleviin orreihin.
Huono puoli on ilmeinen – poraus puhkaisee vedenpitävän kerroksen, mikä luo mahdollisen vuotoreitin. Puolisuunnikkaan muotoisilla katoilla ylimääräiset vedeneristystoimenpiteet ovat kriittisiä: asenna EPDM-kumityynyt kliplokin ja teräslevyn väliin ja levitä säänkestävää silikonitiivistettä jokaisen ruuvinreiän ympärille (joka voi kestää yli 10 vuotta). Vuonna 2023 Nantongissa taifuuni kaatoi 12 aurinkosähköprojektia – yli 60 % vioista johtui korroosiosta ja murtumisesta poratuissa kohdissa.



Integroitu kliploks

Tämä on uudempi malli, joka poistaa asennuskiskot. Kliplokki on kiinteästi muodostettu yhtenä kappaleena, kevyt ja vahva. PV-moduulit voidaan asentaa suoraan kliplokiin, mikä säästää materiaalikustannuksia ja parantaa kantokykyä.





Valinta- ja asennusvinkkejä

Yhdistä kliplokkityyppi kattoprofiiliin – Kulmatyyppisiä kliplokkeja ei saa käyttää puolisuunnikkaan levyissä, eivätkä T-tyyppiset kliplokit sovellu muihin profiileihin. Epäsopivuus johtaa löystymiseen ja vuotamiseen.
Älä väännä pultteja liian lujasti – pyrimme yleensä 20-30 N·m:iin. Menkää pidemmälle ja murskaatte teräslevyn, mikä sotkee ​​vedeneristyksen.
Ja taivaan tähden, älä jätä tiivistettä väliin. Se pieni rako kliplokin ja katon välillä on juuri siellä, missä vesi pääsee sisään, joten täytä se kunnolla.
Yritä myös välttää työskentelyä sadepäivinä. Kosteus tappaa tiivisteen tarttumiskyvyn, ja se on resepti myöhempien vuotojen varalta.

Viimeinen asia – pysy säännöllisissä tarkastuksissa. Tarkista pultit ja tiiviste kerran kuuden kuukauden välein ja tee aina ylimääräinen kierros suuren myrskyn tai lumisateen jälkeen.
Älä anna niiden koon hämätä – kliplokit hoitavat raskaan noston. Valitse oikea tyyppi ja asenna se hyvin, niin saat järjestelmän, joka on nopea, tiivis ja luotettava. Ymmärrä se väärin, ja maksat siitä – alempi sukupolvi, kattovaurio tai pahempaa, paneelit irtoavat. Temppu on yksinkertainen: sovita kliplokkisi kattoon, kiristä se kunnolla ja pysy kunnossa.
