Aurinkoenergian liitäntälevy

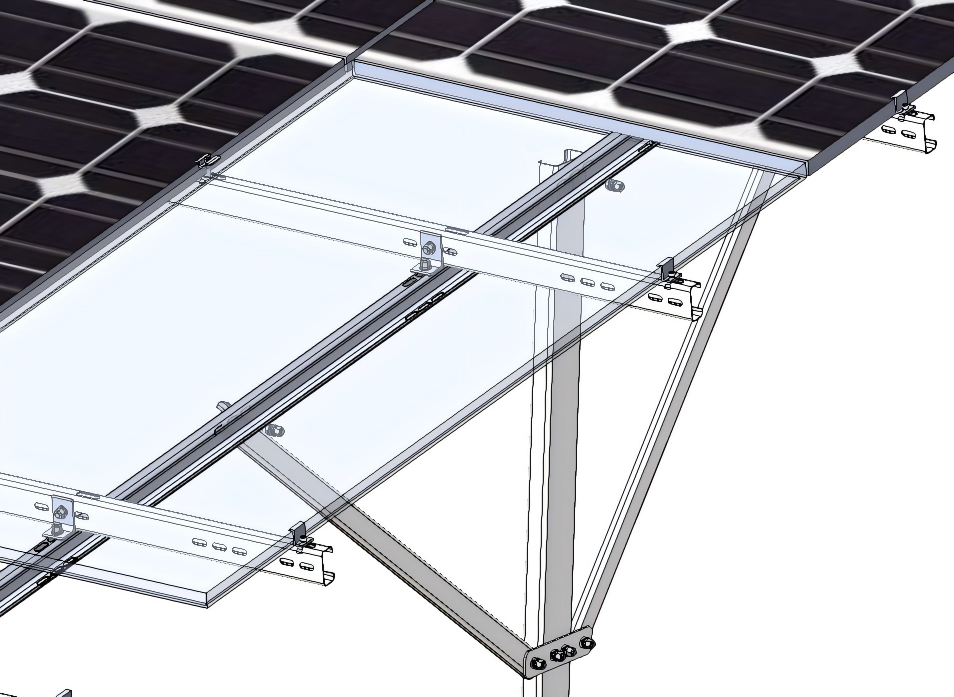

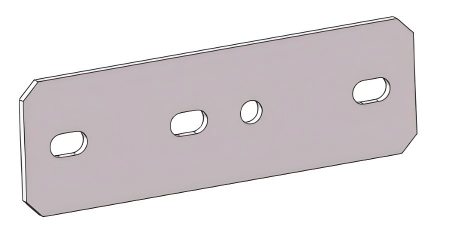

Solar Connecting Plate -niminen osa on pohjimmiltaan vahva, litteä metallipala, joka on muotoiltu paksuksi suorakulmioksi. Se on valmistettu lujasta lujasta teräksestä, joka on pinnoitettu ruostumisen estämiseksi. Siihen on porattu paljon pultinreikiä hyvin erityisellä, suunnitellulla kuviolla. Sen päätehtävänä on olla erittäin kiinteä linkki. Se toimii kuin raskas liitin, joka pulttaa yhteen ja lukitsee kaksi suurta osaa tukirakenteesta: vaakasuorat palkit, jotka pitävät aurinkopaneelit pystyssä, ja pystysuorat pylväät, jotka on ankkuroitu maahan. Liittämällä nämä osat tiukasti, se varmistaa, että kaikki paino ja voima paneeleista ja tuulesta siirtyy turvallisesti alas koko rakenteen läpi ja maahan.

Yhteysmenetelmä

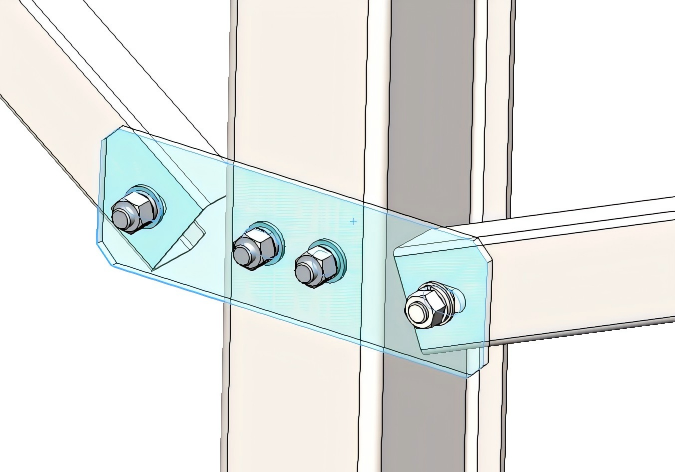

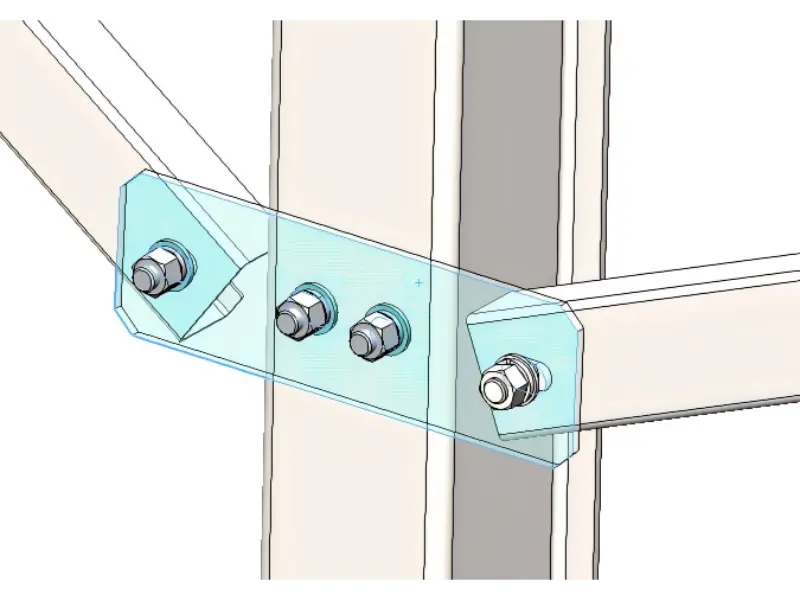

Liitäntäaurinkolevy löytyy yleensä yksipylväisistä maatukijärjestelmistä tai maatukijärjestelmistä, jotka vaativat ylimääräistä diagonaalista jäykistystä. Tämä johtuu siitä, että se siirtää tehokkaasti kaikki voimat pääpilariin, mikä vahvistaa pitkittäispääpalkin pituutta ja kiinnittää sen paikalleen. Siinä on oltava vähintään neljä reikää: ulommat reiät diagonaalisen jäykistyksen liittämistä varten ja kaksi keskireikää pääpilarin liittämistä varten.

Solar mount -liitoslevyn reiät molemmilla puolilla on tyypillisesti järjestetty pareittain, koska yleensä vain kaksi kaltevaa kaapelia tarvitsee kiinnittää pilariin. Keskireiät on yleensä järjestetty joko vaakasuoraan pareittain tai pystysuoraan pareittain. Vaikka suunta vaihtelee, jännitysjakauma pysyy olennaisesti samana. Nykyään reiät suunnitellaan tyypillisesti pystysuoraan, jotta vältetään jännityskeskittymät samalla vaakaviivalla, mikä parantaa vakautta.

Suunnitteluominaisuudet

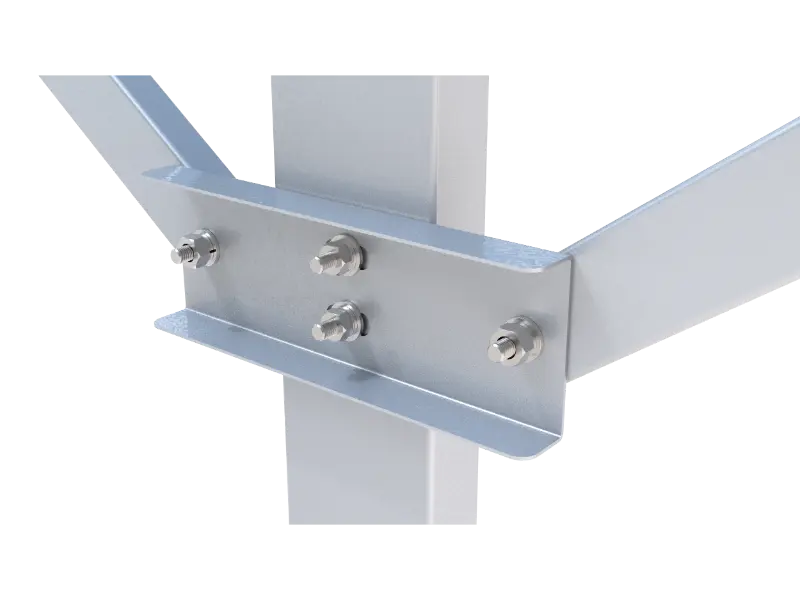

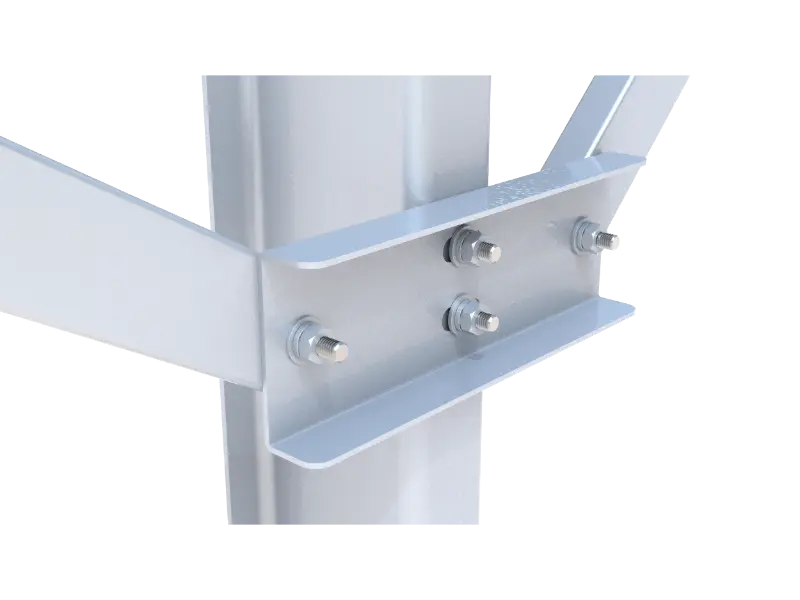

Mount aurinkopaneelissa on myös älykäs muotoilu: sen ylä- ja alareunat ovat taivutettuja tai taitettuina. Rakentajat käyttävät usein tätä muotoa paikoissa, joissa on paljon tuulta tai lunta. Liitoslevyn taitetut reunat toimivat aivan kuten vahvistetut kulmat tukevassa kuljetuslaatikossa. Tämä ei koske vain ulkonäköä; se itse asiassa lukitsee metallin paljon jäykempään muotoon, joka vastustaa taipumista.
