Aurinkoasennus L-jalka

Olemme toimineet aurinkokiinnitysalalla vuosia, ja täällä Xiamen Honor Energyssä. Solar Mounting L-Foot -jalan pinta on käsitelty anodisoinnilla hapettumisenkestävyyden ja ulkoilun kestävyyden parantamiseksi. Kompaktin L-muotoisen rakenteensa ansiosta PV L -jalka tarjoaa vakaan yhteyden aurinkokiskojen ja tukirakenteiden välille. Se on yhteensopiva yleisten aurinkokiinnityskiskojen kanssa, mukaan lukien 41 × 41 mm ja 41 × 62 mm profiilit, ja sitä käytetään laajasti metallikattojärjestelmissä, betonikattoasennuksissa ja maahan asennettavissa aurinkokiinnitysrakenteissa.

Aurinkoasennus L Jalkarakenne

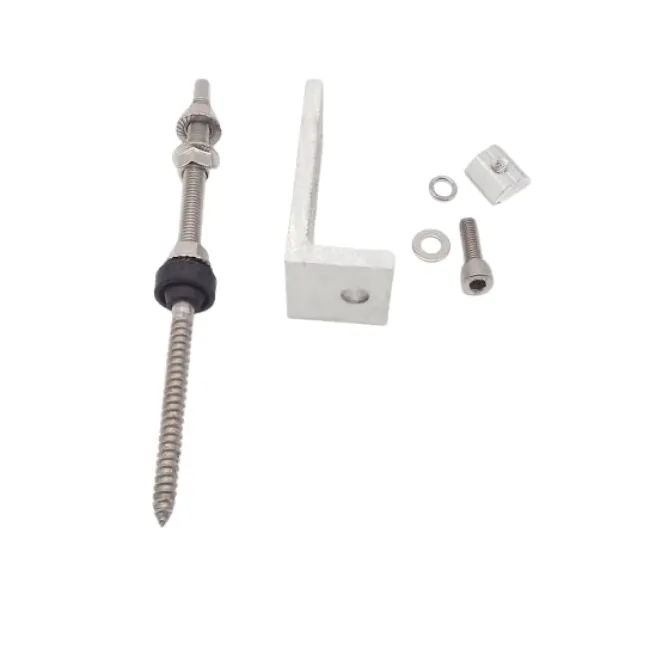

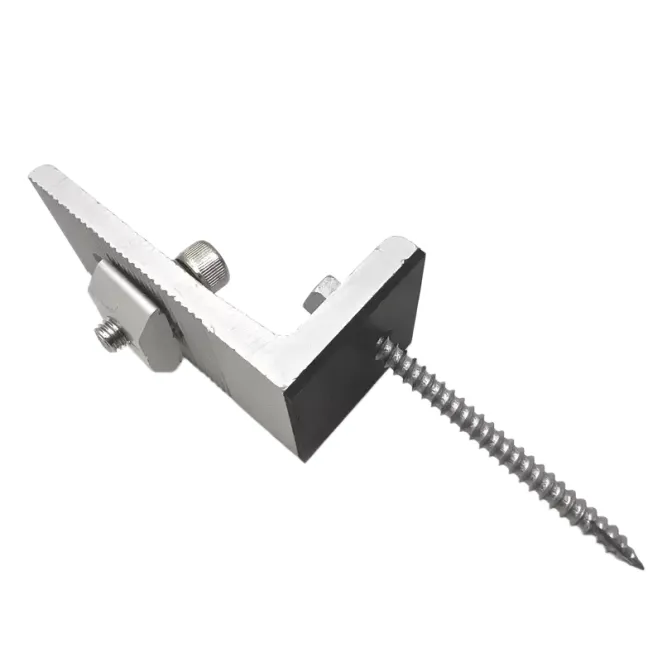

PV L -jalka on suorakulmainen kiinnike, jota käytetään aurinkokiinnitysjärjestelmissä aurinkosähkökiskojen liittämiseen tukirakenteisiin. Se siirtää mekaaniset kuormat aurinkomoduuleista ja kiskoista katolle tai perustukselle.

Tyypillinen kuormituspolku on:

Aurinkomoduuli → Kisko → L-jalka → Katon rakenne / perustus

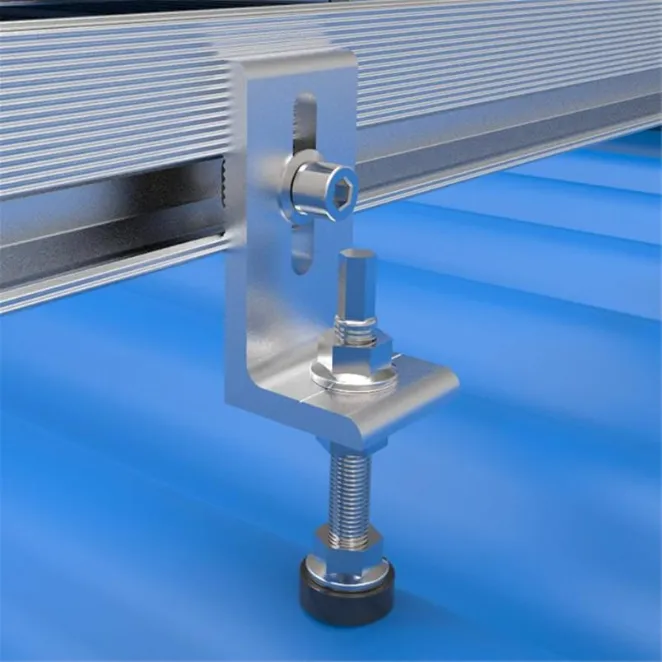

Vaakasuora pohja on kiinnitetty tukipintaan, kun taas pystyosa yhdistyy aurinkokiskoon pulteilla. Uritettu rakenne mahdollistaa asennon säätämisen asennuksen aikana, mikä parantaa kiskojen kohdistusta ja yhteensopivuutta erilaisiin kattoolosuhteisiin.

Materiaali ja pintakäsittely

6005-T5 alumiiniseos

Aurinkoasennus L-jalat valmistetaan pääasiassa 6005-T5 alumiiniseoksesta, joka tarjoaa tasapainon lujuuden, kevyen rakenteen ja korroosionkestävyyden välillä.

Anodisoitu pinta muodostaa suojaavan oksidikerroksen, joka parantaa kosteuden, hapettumisen ja ulkoilman kestävyyttä. Rannikko- tai erittäin syövyttävissä ympäristöissä käytettäviksi ruostumattomasta teräksestä valmistetut vaihtoehdot voidaan valita projektin vaatimusten mukaan.

Tuotteen ominaisuudet

Säädettävä liitäntärakenne

Integroitu rakorakenne mahdollistaa joustavan sijoittamisen L-jalan ja aurinkokiskon väliin, mikä auttaa säilyttämään kohdistuksen eri asennusrakenteiden välillä.

Kevyt alumiinirakenne

Alumiiniseosrakenne vähentää komponenttien painoa säilyttäen samalla mekaanisen lujuuden, jota tarvitaan aurinkosähköasennuksessa. Tämä tekee siitä sopivan suuriin aurinkoprojekteihin, joissa komponenttien paino ja asennuksen tehokkuus ovat tärkeitä näkökohtia.

Kiskojen yhteensopivuus

Aurinkoasennus L-jalat ovat yhteensopivia yleisesti käytettyjen PV-kiskoprofiilien kanssa, mukaan lukien:

· 41×41 mm alumiinikiskot

· 41×62 mm alumiinikiskot

· Räätälöidyt kiskojärjestelmät

Suorituskykyominaisuudet

Rakenteellisen kuormituksen tuki

Aurinkopaneelin L-jalan kuormituskyky riippuu materiaalilaadusta, paksuudesta, mitoista, kiinnitystavasta ja järjestelmän suunnittelusta.

Tyypilliset L-jalkoja käyttävät aurinkosähköasennusjärjestelmät on suunniteltu sovelluksiin, joissa tuulen nopeus on jopa 60 m/s ja lumikuorma noin 1,4–1,5 kN/m². Todellinen suorituskyky riippuu projektikohtaisista rakennelaskelmista ja ympäristöolosuhteista.

Korroosionkestävyys

Anodisoidun alumiinin ja ruostumattoman teräksen kiinnittimien yhdistelmä tarjoaa korroosionkestävyyden pitkäaikaisiin aurinkosähköihin ulkokäyttöön. Oikea materiaalivalinta auttaa vähentämään ympäristöaltistuksen ja metallien yhteensopivuusongelmien aiheuttamia korroosioriskejä.

Valmistusprosessi

Aurinkoasennus L-jalat valmistetaan prosesseilla, mukaan lukien leimaamalla, suulakepuristuskäsittelyllä ja CNC-työstöllä.

Normaalissa suurivolyymituotannossa leimaamalla saadaan tasaiset mitat ja tehokas valmistus. CNC-työstöä käytetään räätälöityihin malleihin, erikoismittoihin ja pienikokoisiin vaatimuksiin.

Valmistuksen laatu keskittyy:

· Mittatarkkuus

· Urojen ja reikien tarkkuus

· Pintakäsittelyn johdonmukaisuus

· Rakenteen eheys

Anodisointiprosessi parantaa alumiiniosien pintaominaisuuksia parantamalla kovuutta, korroosionkestävyyttä ja säänkestävyyttä.

Sovellukset

Metallikattoiset aurinkopaneelijärjestelmät

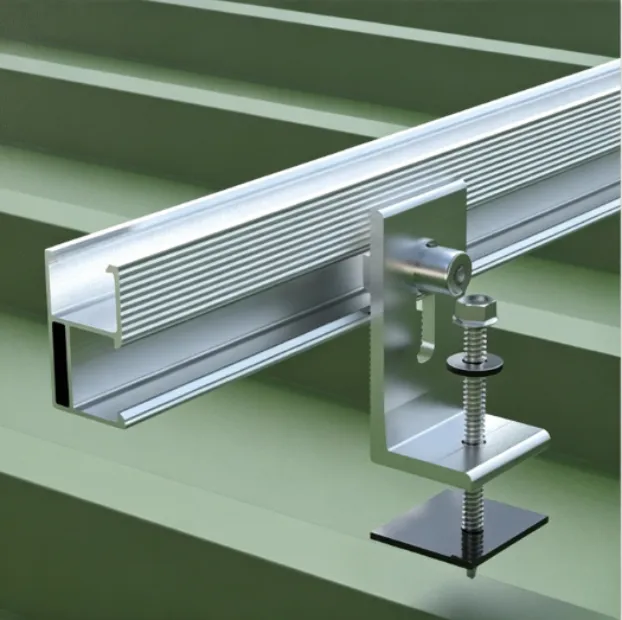

Aurinkokiinnitys L-jalkoja käytetään laajalti puolisuunnikkaan ja aallotettuihin metallikattoihin. Niiden kompakti rakenne mahdollistaa PV-kiskojen liittämisen suoraan katon tukirakenteisiin sopivilla kiinnikkeillä.

Pysyvät saumakattojärjestelmät

Pystyssaumakatoissa L-jalat voidaan yhdistää kattokiinnittimiin kiskoliitoksen aikaansaamiseksi ilman, että ne menevät suoraan katon pintaan.

Betonikattojärjestelmät

Betonikattoihin voidaan asentaa L-jalat sopivilla asennusjalustoilla tai ankkureilla PV-kiskojen liittämiseksi ja aurinkomoduulien tukemiseksi.

Maahan asennettavat aurinkorakenteet

Solar Mounting L-Foot-jalkaa voidaan käyttää myös maahan asennettavissa aurinkosähköjärjestelmissä, joissa tarvitaan säädettäviä kiskoliitäntöjä ja kompakteja asennuskomponentteja.

Kuinka valita aurinkokiinnitys L-jalat

Materiaalin valinta

Tavallisiin aurinkosähkösovelluksiin valitaan yleisesti 6005-T5-alumiiniseos, jossa on anodisoitu käsittely sen lujuus-painosuhteen ja korroosionkestävyyden vuoksi.

Rannikkoalueilla, teollisuusympäristöissä tai paikoissa, joissa korroosiolle altistuminen on korkeampi, voidaan valita ruostumaton teräs tai muut korroosionkestävät materiaalit.

Paksuuden valinta

Lopullinen paksuus tulee valita järjestelmän kuormitusvaatimusten, katon olosuhteiden ja asennustavan mukaan.

Mittojen valinta

L-jalan mittojen tulee vastata aurinkokiskojärjestelmää ja asennusrakennetta. Tärkeitä parametreja ovat alustan koko, pystykorkeus, raon sijainti ja asennusreikien rakenne.

Räätälöidyt mitat voidaan kehittää erilaisten aurinkokiinnitysrakenteiden mukaan.

Pikavalintaopas

FAQ

Q1. Mikä on aurinkokiinnitys L-jalka?

Aurinkoasennusjalka L-jalka on L-muotoinen alumiinikiinnike, jota käytetään yhdistämään PV-kiskot kattorakenteisiin tai asennusperustuksiin. Se toimii keskeisenä liitäntäkomponenttina aurinkoasennusjärjestelmissä.

Q2. Mitä materiaalia PV L -jaloissa käytetään?

Useimmat PV L -jalat on valmistettu 6005-T5 alumiiniseoksesta sen mekaanisen lujuuden, keveyden ja korroosionkestävyyden vuoksi.

Q3. Missä L-jalkoja käytetään?

Solar Mounting L-jalkaa käytetään yleisesti metallikattojärjestelmissä, betonikatto-aurinkoasennuksissa, maahan asennettavissa aurinkosähkörakenteissa ja kaupallisissa aurinkosähköprojekteissa.

Q4. Voiko aurinkokiinnitysjalkoja Räätälöidä?

Kyllä. Mitat, paksuus, urasuunnittelu, pintakäsittely ja liitäntätavat voidaan räätälöidä erilaisten aurinkokiinnitysrakenteiden mukaan.

Q5. Mikä on alumiinisten L-jalkojen odotettu käyttöikä?

Oikein valittuina sopivilla materiaaleilla, pintakäsittelyllä ja yhteensopivilla asennuskomponenteilla anodisoidut alumiiniset L-jalat voivat täyttää aurinkosähköjärjestelmien pitkän aikavälin käyttövaatimukset.

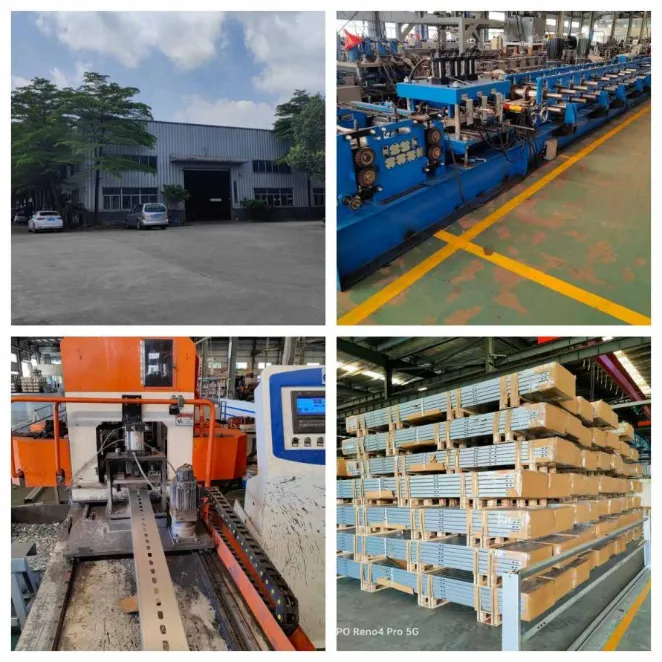

Tehdas ja laadunvalvonta

Xiamen Honor Energy valmistaa aurinkokiinnitystarvikkeita valvotuilla valmistusprosesseilla, mukaan lukien raaka-aineiden tarkastus, muotoilu tai koneistus, pintakäsittely ja lopullinen laadunvarmistus.

Laadunvalvonta keskittyy materiaalin tasaisuuteen, mittatarkkuuteen, pintakäsittelyn laatuun ja tuotteen suorituskykyyn.

Pakkausvaihtoehtoja ovat puu- ja teräslavat, jotka suojaavat komponentteja kuljetuksen aikana.

Sertifikaatit

Xiamen Honor Energy noudattaa aurinkokiinnityskomponenttien tuotannon laatustandardeja, mukaan lukien:

· ISO 9001 -laatujärjestelmä

· CE:hen liittyvät vaatimustenmukaisuusvaatimukset

· JIS-standardiviitteet
