Teräksinen aurinkokiskopuristin

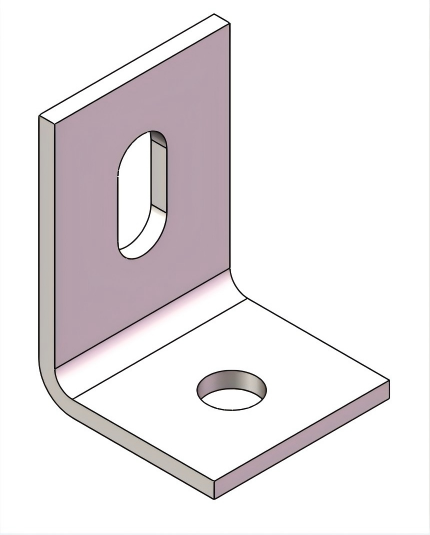

Uudet asiakkaat voivat tulla tehtaalle räätälöimään tuotteitaan. Aurinkokiinnitysjärjestelmien teräs Solar Rail Clamp on näennäisen yksinkertainen, mutta erittäin tärkeä liitoskomponentti. Sen tyypillinen muoto on tukeva suorakulmainen L-muoto, tarkkuusvalssattu tai kylmämuovattu korkealaatuisesta teräksestä. Poikkileikkaussuunnittelu löytää tasapainon mekaanisen kantavuuden ja materiaalitehokkuuden välillä. Tämä ainutlaatuinen suorakulmainen rakenne tarjoaa kaksisuuntaisen taivutusjäykkyyden. Toinen pää on lukittu turvallisesti pääpoikkipalkkiin esiporattujen reikien kautta, kun taas toinen pää tukee vakaasti pitkittäistä kiskoa, joka tukee aurinkosähkömoduuleja.

Asennus ja käyttö

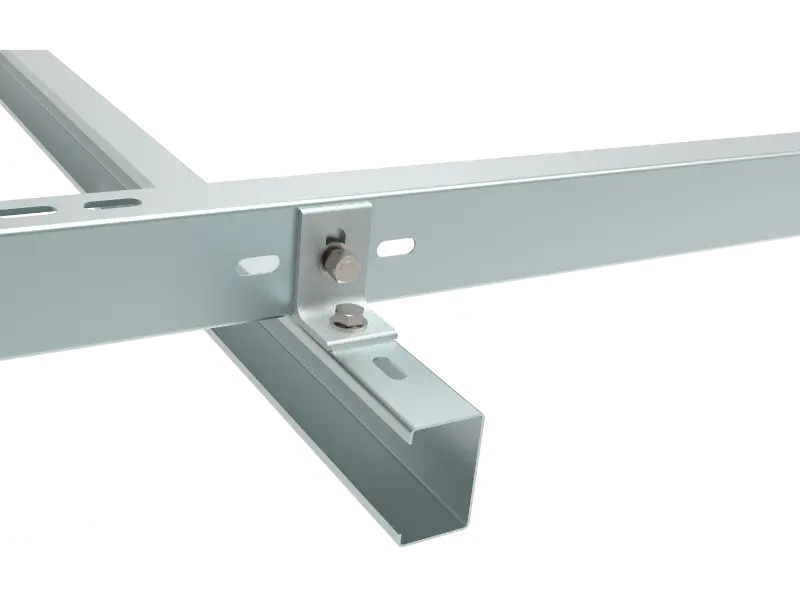

Solar Steel Rail Clampin asennusasento on tyypillisesti esiasennetun kannattimen pitkittäispalkin ja kiskon välissä, mikä tarkoittaa, että se kiinnittää kiskon pitkittäispalkkiin. Siksi jokaisessa esiasennetussa kannakkeessa on oltava vähintään kaksi näistä osista, joiden tarkka lukumäärä riippuu yksittäisen esiasennetun kannattimen kiskojen määrästä. Kun paneeli on asennettu pystysuoraan, käytetään tyypillisesti neljää; vaakasuoraan asennettuna käytetään tyypillisesti neljää tai viittä.

Solar Steel -telinepuristimen asennusprosessi on yksinkertainen. Kaikki tarvittavat komponentit sisältävät itse kannakkeen ja kaksi M10*30 pulttia. Ainoa tarvittava työkalu on ruuvimeisseli. Asennusta varten aseta ensin kannatin pitkittäispalkkiin ja kiinnitä pultit, mutta älä kiristä niitä vielä. Aseta seuraavaksi kisko kannattimen viereen ja kohdista se reikien kanssa. Huomautus: Vähintään kahden kannakkeen on oltava paikallaan ennen kiskon asentamista. Kiristä lopuksi pultit asennuksen viimeistelemiseksi.

Huomautus:

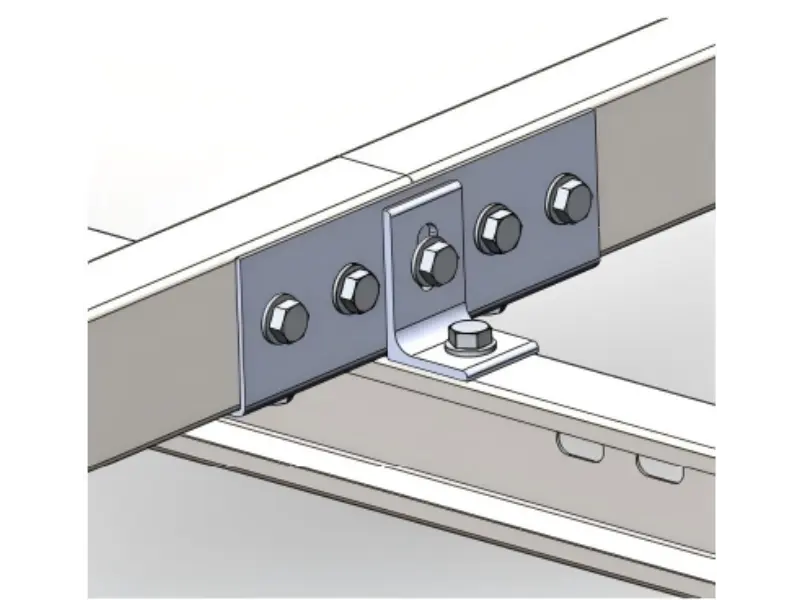

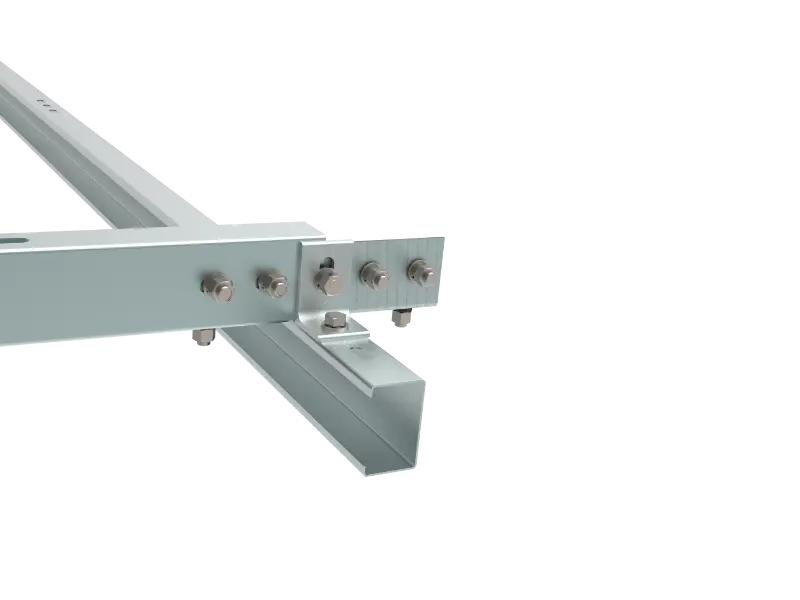

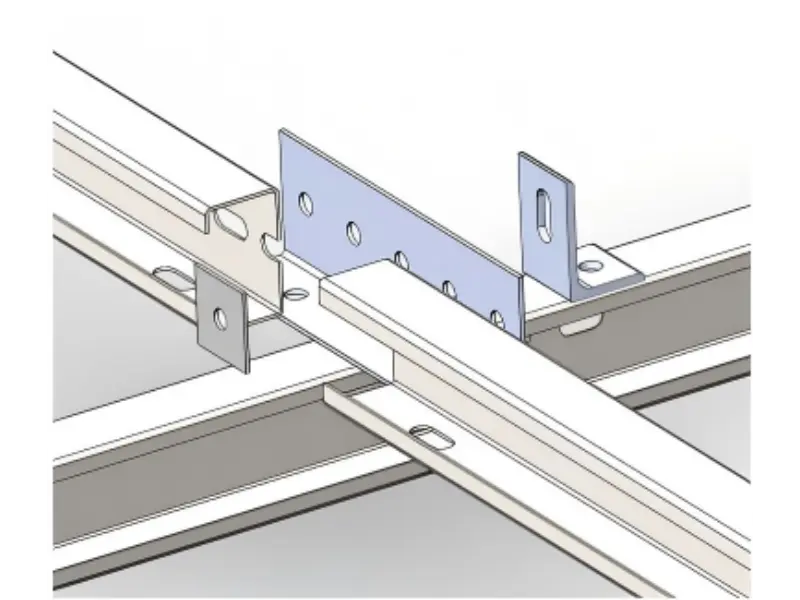

Vaikka Steel Solar Racking Clampin asennusprosessi on yksinkertainen, yksi osa vaatii erityistä huomiota: ensimmäisen ja viimeisen ryhmän asennus. Kun näitä kahta järjestelmää asennetaan, ne asennetaan tyypillisesti kiskon liitoskohtiin. Tämä tarkoittaa, että ne on asennettava yhdessä kiskon liittimien kanssa, jolloin on lisättävä ylimääräinen välilevy niiden kiinnittämiseksi ja käytettävä pidempiä pultteja.
