Z-kiinnike aurinkopaneelien asennukseen

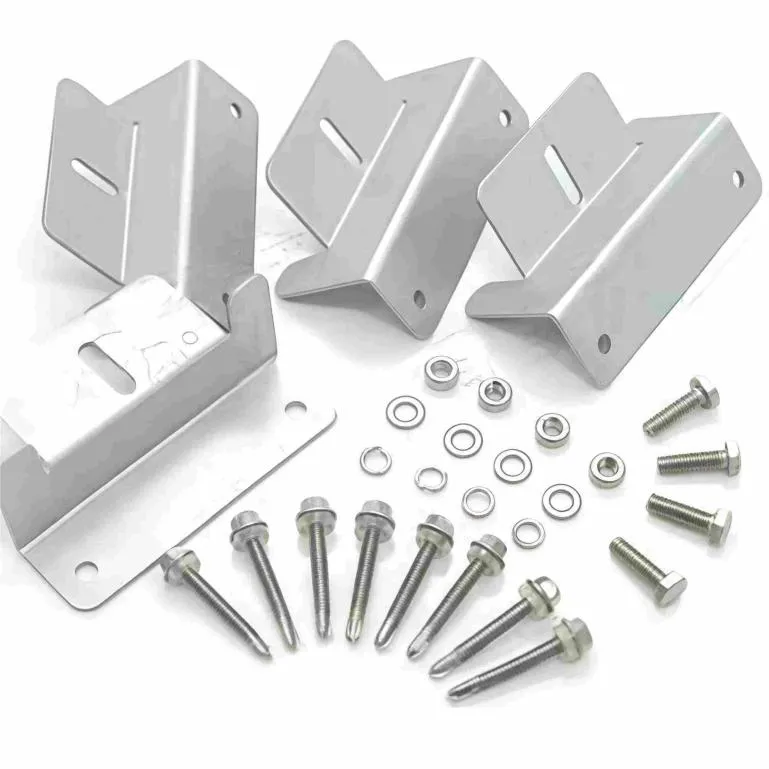

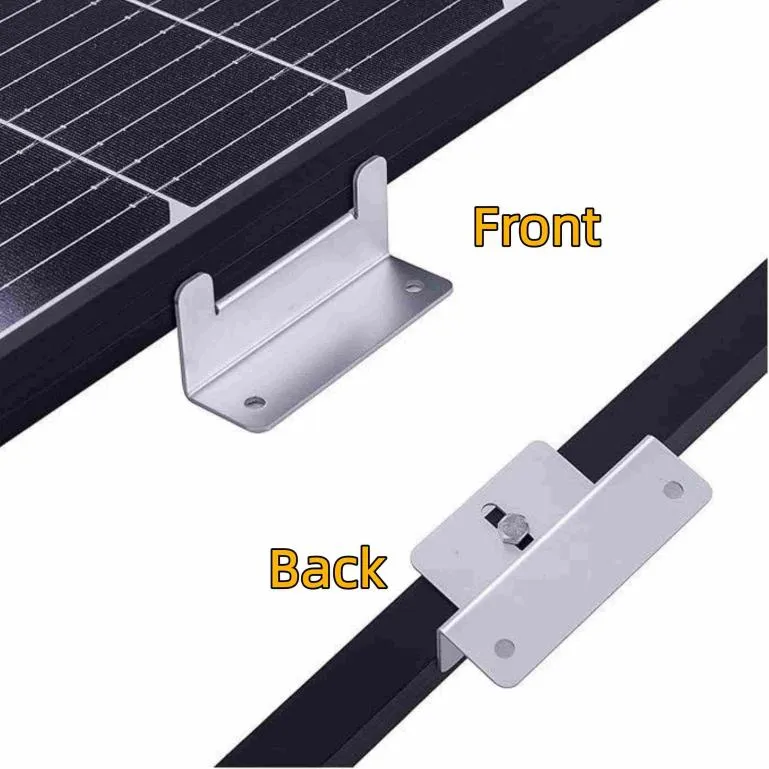

Tämä Xiamen Honor Energyn Z-kannatin alumiininen aurinkopaneeliteline tukee räätälöintiä ja tukkumyyntiä. Toisin kuin common rail -kiinnitys, tämä aurinkosähkökiinnike kiinnitetään suoraan matkailuauton tai kuljetuskontin kattoon. Z-muotoinen rakenne luo raon paneelin ja kattopinnan väliin kaapelin reititystä ja lämmönpoistoa varten. Asennuksen aikana itsekierteittävät ruuvit tai pultit menevät pohjareikien läpi ja lukittuvat suoraan ajoneuvon tai kontin kattoon – kiinnityskiskoja ei tarvita. Asuntoautoissa ja konteissa, joissa on tasainen katto ja rajoitettu kantavuus, tämä menetelmä vähentää osien määrää ja kokonaispainoa. Sopii aurinkosähköasentajille ja muunnostyöpajoille, jotka haluavat ostaa kiskottoman asennusratkaisun.

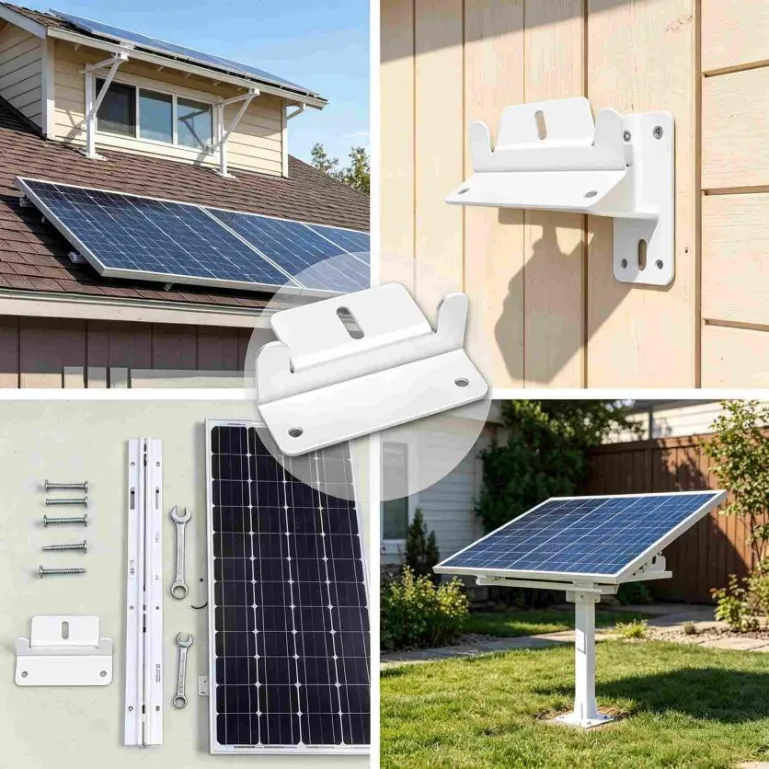

Sovellus

l RV-katot: Kiinnitetään suoraan tasaiseen kattoon sisäjärjestelmien virransyöttöä varten.

l Kuljetuskonttipäät: Konttikoteihin tai siirrettäviin energiavarastoihin.

l Erikoisajoneuvot: matkailuautot, suunnitteluajoneuvot jne.

l Väliaikaiset rakennukset: Elementtitalot, vartiokopit ja muut tasakattoiset aurinkopaneelit.

Tekniset parametrit

FAQ

1. Tämä Z-kiinnike ruuvataan suoraan matkailuauton kattoon. Miten hoidat vedeneristyksen?

Itse teline ei ole vedenpitävä. Levitä asennuksen aikana tiivisteainetta (esim. butyyli tai silikoni) ruuvinreikien ympärille ennen ruuvien kiinnittämistä. On myös suositeltavaa lisätä vesitiivis tiiviste tai nauha kannakkeen pohjan ja kattopinnan väliin, jotta sadevesi ei pääse tihkumaan reikien läpi. Jos matkailuauton katto on lasikuitua tai metallia, puhdista pinta huolellisesti ennen tiivisteen levittämistä paremman tarttuvuuden varmistamiseksi.

2. Onko suora asennus kontin katolle riittävän vahva ilman kiskoja?

Kantavuus riippuu kahdesta asiasta: kontin katon paksuudesta ja materiaalista sekä kiinnitystavasta. Tavallisissa terässäiliöissä kattopaneeli on yleensä 1,6–2,0 mm paksu. Itsekierteittävien ruuvien käyttö tiivisteaineella yhdistettynä Z-kannattimen monipistevoimanjakoon riittää yleensä vakiokokoisille aurinkopaneeleille. Alumiini- tai lasikuitukatoilla tarkista ensin paneelin paksuus. Lisää tarvittaessa taustalevy sisälle tai käytä niittimuttereita estääksesi ruuvien irtoamisen.

3. Entä jos matkailuauton tai kontin katto ei ole täysin tasainen?

Pienet epätasaisuudet ovat yleensä hyvät. Z-kannattimen pohjassa on kosketuspinta, joka voi istua tasaisesti kiristyksen jälkeen. Jos katossa on kuitenkin havaittavissa olevia kaarevia tai epätasaisia ​​kohtia, on parempi lisätä välilevyt kannattimen pohjan alle tai valita paksumpi alumiinikannatin (esim. 3,0 mm) paneelin epätasaisen rasituksen vähentämiseksi asennuksen jälkeen. Ennen poraamista aseta kannatin katolle ja tarkista sopivuus.
