Keski- ja päätypuristimet

Olkaamme rehellisiä – kun ihmiset puhuvat aurinkosähköasennusjärjestelmistä, kaikki huomio menee kiskoihin, pylväisiin ja perustuksiin. Mutta osat, jotka todella pitävät aurinkopaneeleja paikoillaan, ovat puristimet -keskipuristimet ja pääty clampeeria. Me Xiamen Honor Energyllä olemme olleet alalla tarpeeksi kauan tietääksemme yhden asian: jos puristimesi epäonnistuvat, koko valikoimasi on vaikeuksissa.

Mitä keski- ja päätypuristimet tarkalleen ovat, ja miksi tarvitset molempia?

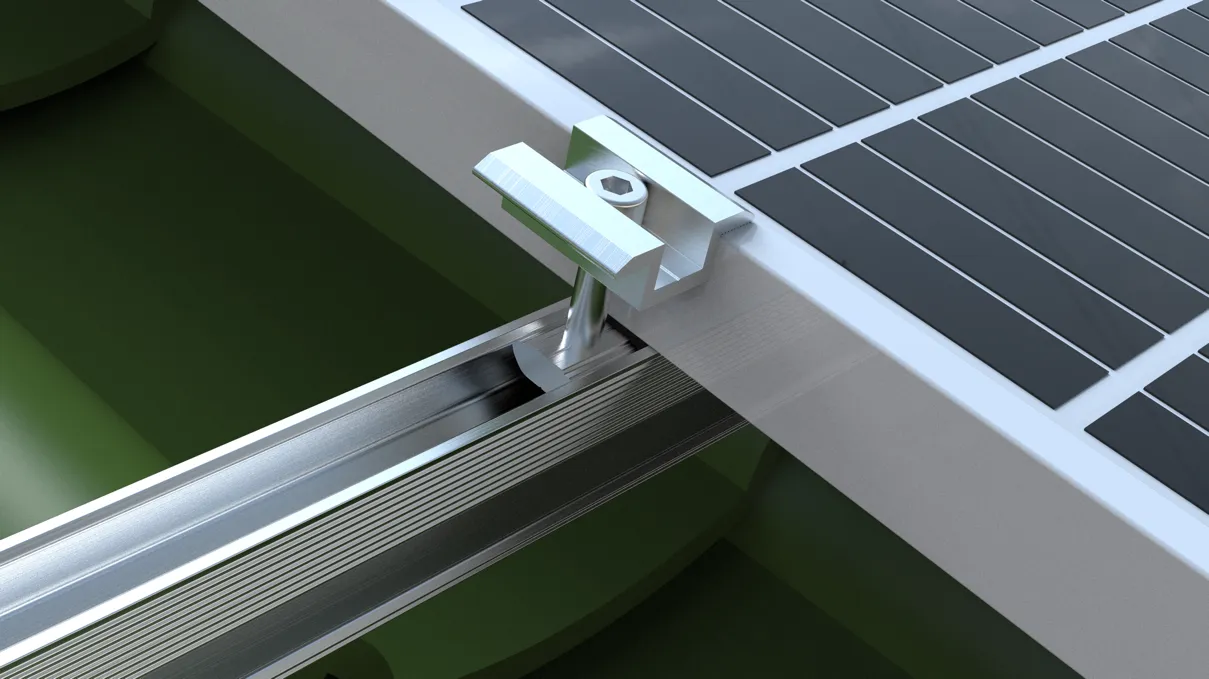

Rehellisesti sanottuna he molemmat tekevät saman ydintehtävän: pitävät aurinkopaneeleja kiskoissa. Mutta missä he istuvat, se ratkaisee kaiken. Keskipuristimet menevät kahden paneelin väliin.

Kuvittele tämä: sinulla on yksi paneeli vasemmalla ja toinen oikealla, ja keskipuristin istuu suoraan rakoon tarttuen molempien reunaan samanaikaisesti. Se pitää etäisyyden tasaisena, estää paneeleita ajautumasta pois linjauksesta ja lukitsee kaiken tiukasti alla olevaan kiskoon. Jokainen paneeli tarvitsee näitä kaksi – yksi kummallekin puolelle. Päätypuristimet ovat kirjanpidikkeitä. Ne menevät jokaisen rivin aivan alussa ja lopussa tarttuen vain ensimmäisen ja viimeisen paneelin ulkoreunaan. Heidän tehtävänsä on estää koko riviä liukumasta sivusuunnassa tuulen iskeessä. Ilman niitä tuo paneelirivi löystyisi hitaasti ajan myötä. Eli yksinkertaisesti sanottuna: keskipuristimet yhdistävät ja päätypuristimet korkki. Käytä molempia, tai ryhmäsi ei pysy yhdessä pitkään. Päätypuristimet (kutsutaan myös sivukiinnittimiksi tai reunakiinnittimiksi) asennetaan jokaisen paneelirivin ulkoreunoihin. Jokainen päätypuristin pitää kiinni vain yhden moduulin ulkoreunasta, mikä toimii "korkkina", joka estää koko riviä siirtymästä sivusuunnassa voimakkaiden tuulien tai tärinän vaikutuksesta. Päätypuristimet vaativat huolellisempaa suunnittelua kuin keskipuristimet, koska ne tarttuvat vain yhteen paneeliin – kuormitettuna niillä on taipumus pyöriä tai luistaa rungosta, jos niitä ei ole suunniteltu oikein. Yksinkertaisesti sanottuna: keskipuristimet käsittelevät paneelien välisiä liitoksia ja päätypuristimet käsittelevät reunoja. Tarvitset molemmat, jotta voit muuttaa yksittäisten paneelien rivin yhdeksi kiinteäksi rakenteeksi.

Tekniset tiedot

Yhteensopiva useimpien markkinoilla olevien paneelien kanssa Keski- ja päätypuristimemme on suunniteltu mahdollisimman yhteensopiviin. Valtavirran PV-moduuleiden rungon paksuus vaihtelee 30-50 mm, ja tuotteemme kattavat lähes kaikki. Vakiokeskipuristimien koot (moduulin paksuus): 30mm / 33mm / 35mm / 38mm / 40mm / 45mm / 50mm Vakiopäätypuristimien koot (moduulirungon korkeus): 35mm / 40mm / 45mm / 50mm Puristimen pituus: Vakio 40mm, 50mm, 60mm tilauksesta. Paneelivälit (keskikiristin): 20 mm, 26 mm, 28 mm jne. Tarjoamme myös säädettävät keskipuristimet ja säädettävät päätypuristimet, jotka kattavat joko 30/34/38/42 mm tai 35/40/45/50 mm yhdessä mallissa. Vähemmän SKU:ita varastossasi, vähemmän päänsärkyä työmaalla.

Materiaalit ja viimeistely

Alumiininen runko, ruostumattomasta teräksestä valmistetut laitteistokiinnikkeet istuvat ulkona, alttiina auringolle, sateelle ja lämpötilan vaihteluille vuodesta toiseen. Jos materiaali ei ole oikea, ne ruostuvat 3–5 vuodessa. Keski- ja päätypuristimemme on valmistettu alumiiniseoksesta 6063-T5, joka on todistetuin ja laajimmin käytetty alumiinilaatu PV-asennusteollisuudessa. Se tarjoaa korkean vetolujuuden, pienen painon ja erinomaisen korroosionkestävyyden, ja sen käyttöikä on 20-25 vuotta ulkoympäristöissä. Pintakäsittely on anodisoitu – luonnonhopea tai kirkas pinta, oksidikalvon paksuus 8-10 mikronia. Tämä ohut kalvo parantaa merkittävästi korroosionkestävyyttä. Erikoisvaatimuksiin on saatavana myös musta anodisoitu tai elektroforeettinen pinnoite. Laite on ruostumatonta terästä 304 tai 316 – pultit ja mutterit, jotka eivät ruostu, kun alumiiniosat ovat vielä hyvässä kunnossa. Liukumattomat pehmusteet on valmistettu EPDM-kumista (etyleenipropyleenidieenimonomeeri), jotka on sijoitettu puristimen ja moduulikehyksen väliin. Näillä pehmusteilla on kaksi tarkoitusta: ne lisäävät kitkaa estääkseen paneelin liikkeen tuulikuormituksen alaisena, ja ne vaimentavat puristusvoimaa estääkseen alumiinirungon naarmuuntumisen tai muodonmuutoksen. EPDM-kumi on UV-kestävää ja ikääntymätöntä ja kestää luotettavasti -40°C - 80°C.

Millaisia ​​tarjoamme?

Luulisi, että keski- ja päätypuristimet ovat melko yksinkertaisia ​​- ja ne ovat enimmäkseen. Mutta vuosien varrella olemme oppineet, että yksi koko ei todellakaan sovi kaikille. Erilaiset projektit, erilaiset paneelit, erilaiset työmaaolosuhteet – ne kaikki vaativat jotain hieman erilaista. Joten tässä on mitä pidämme varastossa: Vakiokeskipuristimet – nämä ovat työhevosi. Ne sopivat tavanomaisiin kehystettyihin kiteisiin piipaneeleihin, joita näet 90 %:ssa projekteista. Yhteensopiva moduulipaksuuksien kanssa 30 mm aina 50 mm asti. Ei mitään hienoa, vain vankka ja luotettava. Vakiopäätypuristimet – sama idea, mutta ulkoreunoihin. Sama paksuusalue, sama yksinkertainen asennus. He tekevät juuri sen, mitä heidän kuuluu tehdä, ja he tekevät sen hyvin.

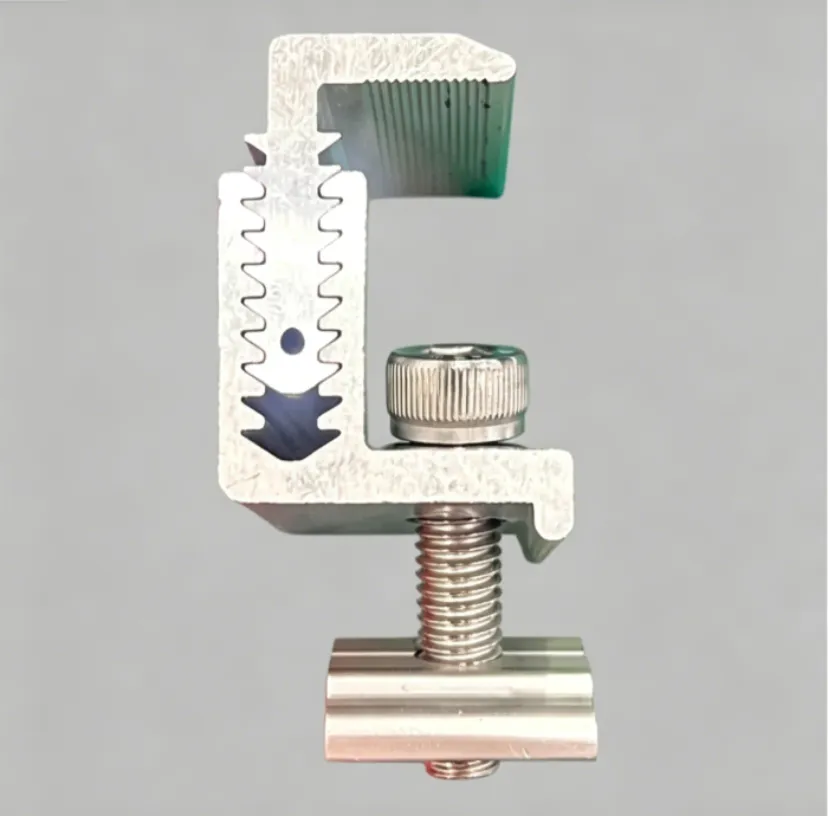

Säädettävät keskipuristimet

Täällä asiat ovat viisaita. Yksi puristin kattaa useita paksuuksia – joko 30/34/38/42 mm tai 35/40/45/50 mm yhdessä mallissa. Ei tarvitse enää arvailla, minkä paksuuden tarvitset, ei enää neljää eri osaa neljää eri työtä varten. Tartu yhteen laatikkoon ja olet suojattu useimpiin skenaarioihin. Säädettävät päätypuristimet – sama säädettävä konsepti, mutta reuna-asentoja varten. Antaa sinulle saman joustavuuden rivien päissä. Ohutkalvon keski- ja päätypuristimet – nämä ovat hieman erikoisuutta. Ohutkalvomoduulit ovat paljon ohuempia kuin tavalliset kidepaneelit – puhumme 5–7,7 mm:stä. Tavalliset puristimet eivät vain tartu niihin kunnolla. Joten teemme erityisiä kapeamman leukaprofiilin omaavia, jotka on suunniteltu erityisesti pitämään ohuet kalvopaneelit turvallisesti vahingoittamatta reunoja. Tämä on kokoonpanomme. Jos tarvitset jotain näiden vakiotarjousten ulkopuolista – ei-standardista paksuutta, tiettyä pituutta, tiettyä viimeistelyä – voimme myös tehdä räätälöityjä ajoja.

Asennus

Yksinkertainen, nopea, ei vaadi porausta Puristimen asennus on yksinkertaista – ei tarvitse porata itse paneeleihin. Vakiomenettely: asenna kiskot (U-kanava, C-kanava tai alumiinikiskot) tukirakenteeseen, aseta PV-paneelit päälle, aseta keskipuristimet vierekkäisten paneelien väliin ja päätypuristimet ulkoreunoihin, kiristä sitten pultit. Jokainen moduuli vaatii kaksi keskipuristinta ja jokainen rivi vaatii kaksi päätypuristinta. Suositeltu kiristysmomentti on 8-15 N·m riippuen moduulin paksuudesta ja työpaikan olosuhteista. Liian löysä, ja paneelit siirtyvät tuulessa; liian tiukka, ja saatat vaurioittaa moduulin runkoa. Yksityiskohtaiset vääntömomenttisuositukset sisältyvät jokaiseen lähetykseen.

Sovellukset

Käytännössä kaikentyyppisissä aurinkosähköasennuksissa käytetään kattoista maakiinnikkeisiin, autokatoksia BIPV-keskiliittimiin ja päätykiinnittimiin. Hajautettu katto-PV: Aaltopahviteräskatot, litteät betonikatot, tiilikakatot – kiinnittää paneelit kiskoihin. Maahan asennettavat aurinkovoimalat: Kymmenet tuhannet paneelit on yhdistetty paneeli paneelilta keski- ja päätypuristimilla. Entä autokatokset? Sama tarina: paneelit menevät autokatosrakenteeseen, ja puristimet tekevät täsmälleen sen, mitä ne tekevät aina: pitävät kaiken tiukasti kiinni.

BIPV on hieman erilainen, koska paneelit ovat itse asiassa osa itse rakennusta. Mutta arvaa mitä? Tarvitset vielä puristimia. Ne eivät ole valinnaisia.

Ja rehellisesti sanottuna, sillä ei ole väliä, käytätkö yksilasi- vai kaksoislasimoduuleja, tasaisesti tai kallistettuja – keski- ja päätypuristimet ovat liima, joka estää koko ryhmän hajoamasta. Ilman niitä sinulla ei ole muuta kuin pino irrallisia paneeleja.

Miksi valita tuotteemme?

Emme sokerita sitä – Xiamen Honor Energy on ollut aurinkosähköasennusalalla vuosia. Tiedämme tarkalleen missä asiat menevät pieleen aurinkosähköasennuksissa. Puristimet voivat olla pieniä, mutta ne epäonnistuvat useammin kuin ihmiset odottavat. Löysät ruuvit, vanha kumi, kulunut anodisoitu pinnoite – mikä tahansa näistä yksityiskohdista voi vaarantaa koko ryhmän turvallisuuden. Tästä syystä emme tinki materiaaleista: 6063-T5 alumiini, 304 ruostumaton teräs ja EPDM-kumi – kaikki todistetut, alan standardiratkaisut. Oikea anodisointi tarkoittaa 20 vuoden ulkoilua ilman ongelmia. Tekniikkamme kattavat suurimman osan markkinoilla olevista paneeleista – 30–50 mm:n paksuiset, käytännössä kaikki. Ja jos tarvitset mukautettuja kokoja, voimme myös tehdä sen. Kiinnikkeet ovat pieniä. Mutta älä aliarvioi niitä. Jos tarvitset luotettavia puristimia, jotka eivät petä sinua, ota yhteyttä.
